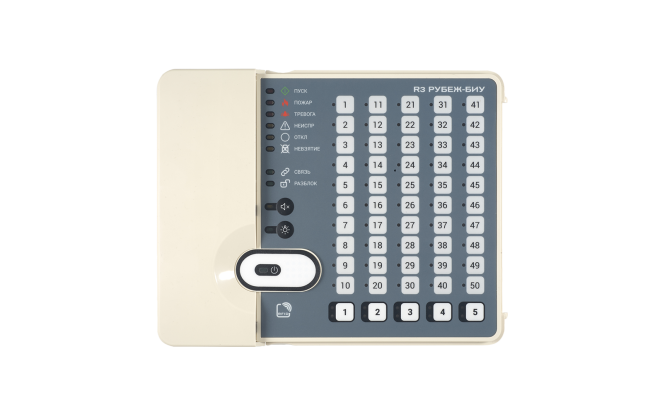

R3-Рубеж-БИУ

Основные функции блока индикации и управления

• трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств, находящихся на приемно-контрольных приборах в интерфейсе R-Link
• светодиодная индикация состояния системы и режимов работы
• звуковая сигнализация режимов работы
• управление охранно-пожарными зонами
• управление исполнительными устройствами.

Блок индикации и управления R3-Рубеж-БИУ обменивается информацией с приемно-контрольными приборами R3-Рубеж-2ОП по интерфейсу R-Link. Наличие обмена блок индикации показывает на индикаторе СВЯЗЬ. При пропадании связи приемно-контрольных приборов с R3-Рубеж-БИУ он переводит светодиодные индикаторы зон в режим кратковременных вспышек зеленым цветом с частотой 0,5 Гц. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.

Для увеличения информативности на блоке индикации и управления реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы. R3-Рубеж-БИУ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.

БИ информирует о поступлении нового события миганием индикацией страницы. R3-Рубеж-БИУ имеет на каждой странице 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон или исполнительному устройству.

Состояние пожарной зоны отображается светодиодным индикатором следующим образом

• Зона не запрограммирована – не светится
• Норма – светится зеленым
• Пожар – светится красным при возникновении в зоне состояния «Пожар»
• Внимание – мигает красным с частотой 0,5 Гц при возникновении в зоне состояния «Внимание»
• Неисправность/потеря связи – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи с устройством в данной зоне
• Зона обойдена – светится желтым.

Состояние охранной зоны отображается светодиодным индикатором следующим образом

• Зона не запрограммирована – не светится
• Норма, снята с охраны – светится желтым, когда зона снята с охраны
• Норма, поставлена на охрану – светится зеленым, когда зона на охране
• Нарушение зоны (тревога) – мигает красным с частотой 2 Гц
• Неисправность/потеря связи/невзятие – мигает с частотой 0,5 Гц желтым при обнаружении неисправности или потере связи с устройствами в зоне, а также при неудачной постановки на охрану.

Индикация состояния исполнительного устройства назначается индивидуально с помощью ПО FireSec. По умолчанию применяется следующая индикация

• Отключен (дежурный режим) – зеленый
• Включен (режим тревоги) – красный
• Неисправность – желтый.

Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание», «Пожар» или «Тревога» в зонах включается непрерывная звуковая сигнализация меняющейся тональности. При неисправности включается кратковременный единичный звуковой сигнал.

Имеется кнопка сброса звуковой сигнализации на БИУ с оптической индикацией состояния.

Для разграничения доступа к устройству используются бесконтактные карты доступа типа EM-Marine, которые прописываются при создании конфигурации системы в ПО FireSec. Карты используются для блокировки/разблокировки кнопок управления зонами клавиатуры R3-Рубеж-БИУ или для сброса сигналов «Пожар» и «Внимание» с контролируемых приборов.

Конфигурация R3-Рубеж-БИУ выполняется с компьютера с помощью ПО FireSec. При конфигурировании в блок записывается информация о зонах и устройствах объекта или его части, контролируемых блоком индикации и управления R3-Рубеж-БИУ.
