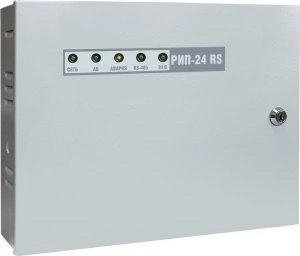

Назначение изделия
Предназначен для работы в составе ИСО «Орион» для питания извещателей, приборов ОПС, СКУД и пожарной автоматики.
Соответствует Техническому регламенту и сертифицирован по ГОСТ Р 53325-2009.
В ИСО «Орион» РИП-24-2/7М4-Р-RS взаимодействует с пультом С2000M или АРМ «Орион Про», передает данные и получает команды управления по интерфейсу RS-485.
Особенности
* - Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 2,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батарей (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 20 В или выше 28,5 В)
- "Неисправность батарей" (напряжение (АБ) ниже нормы, либо их внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
* - Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
* - Расширенный диапазон входного напряжения сети
* - Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
* - Интеллектуальный контроль аккумуляторных батарей и управление зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при их разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
* - Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
* - Энергонезависимый буфер событий
* - Релейный выход для сигнала "Неисправность"
* - Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG.
Характеристики:
Тип устройства Источник вторичного электропитания резервированный |
Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более 200 |
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"; "Бокс" |
Выходной ток, А: |
Диагностические выходы тип "СК": "АВАРИЯ"; RS-485 |
- номинальный при наличии основного питания 2 |
Напряжение питания, B: |
- максимальный при наличии основного питания 2.5 |
- от сети переменного тока 150…250 |
Тип используемого аккумулятора 12В 7 Ач |
Потребляемая мощность: |
Количество аккумуляторов, шт 2 |
- от сети переменного тока 120 ВА |
Защита от короткого замыкания Есть |
Потребляемый ток: |
Защита аккумулятора от глубокого разряда Есть |
- при питании от сети переменного тока, А 0.6 |
Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В 19.8…21 |
- при питании от резервного источника питания, А 0.04 |
Степень защиты IP30 |
Выходное напряжение, В: |
Диапазон рабочих температур, °С -10…+40 |
- при питании от сети переменного тока 26.6…27.8 |
Габаритные размеры, мм 340х270х100 |
