Описание
Характеристики
Рубеж-МК выпускается в двух исполнениях
– Рубеж-МК1
– Рубеж-МК2.
В локализированную часть адресной системы, включенную в состав Рубеж-МК, входят один и более приборов приемно-контрольных и управления охранно-пожарных адресных ППКОПУ «R3-Рубеж-2ОП», адресные устройства ввода-вывода и другие компоненты автоматики.

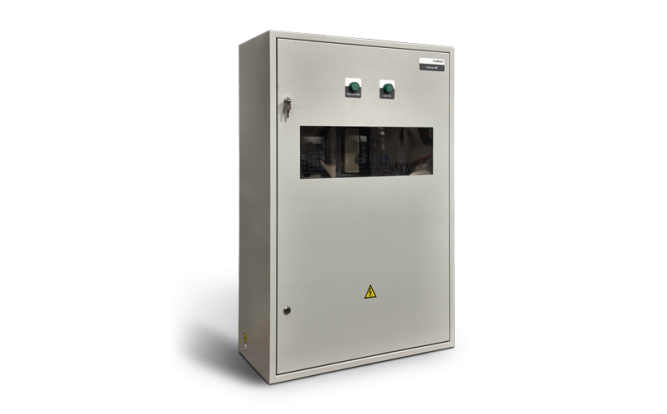

Прибор конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены
1 – источник вторичного электропитания резервированный ИВЭПР 12/5 RS-R3 исп. 2х12 БР, используемый для питания различных устройств, входящих в состав Рубеж-МК
2 – метка адресная АМ-1-R3, используемая для контроля вскрытия корпуса прибора Рубеж-МК
3 – прибор ППКОПУ «R3-Рубеж-2ОП» или ППКОПУ «Рубеж-2ОП прот.R3» – для управления устройствами всей системы
4 – различные устройства управления автоматикой и модули, входящие в состав адресной системы «Рубеж R3». Данные устройства и модули выбираются к установке пользователем при заказе (проектировании) прибора Рубеж-МК. Перечень устройств и модулей, которые могут быть установлены в Рубеж-МК, приведен в паспорте на данный прибор
5 – выключатель автоматический, клеммы подключения ввода питания и заземления
6 – клеммы для подключения АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Встроенный ИВЭПР обеспечивает резервированным питанием все размещенные внутри прибора устройства и модули.
В основании корпуса прибора расположены вводы с уплотнителями для подключения кабелей питания, заземления, АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Прибор оснащен концевым выключателем – датчиком вскрытия, который формирует сигнал замыканием контактов при открывании дверцы шкафа прибора. Сигнал вскрытия поступает на вход адресной метки АМ-1-R3, встроенной в прибор. Адресная метка формирует сообщение о вскрытии, которое передается по АЛС во встроенный прибор ППКОПУ «R3-Рубеж-2ОП» для регистрации в журнале событий.
– Рубеж-МК1
– Рубеж-МК2.
В локализированную часть адресной системы, включенную в состав Рубеж-МК, входят один и более приборов приемно-контрольных и управления охранно-пожарных адресных ППКОПУ «R3-Рубеж-2ОП», адресные устройства ввода-вывода и другие компоненты автоматики.
Концентратор обеспечивает
- Питание включенных в его состав устройств от встроенного резервированного источника вторичного электропитания
- Прем сигналов от адресных пожарных извещателей по двухпроводным АЛС
- Автоматический контроль целостности АЛС
- Прием сигналов от неадресных устройств автоматики
- Передачу сигналов управления исполнительным устройствам автоматики
- Преимущественную регистрацию и передачу во внешние линии связи извещения о пожаре по отношению к другим сигналам, формируемым прибором
- Защиту органов управления от несанкционированного доступа посторонних лиц
- Контроль исправности адресных устройств
- Световую и символьную индикацию принимаемых сигналов
- Звуковую сигнализацию режимов работы
- Включение выносных приборов сигнализации при возникновении пожара
- Управление системами пожаротушения и дымоудаления на охраняемом объекте
- Обмен данными по интерфейсам USB, RS-485 (для приборов Рубеж-2ОП прот.R3) или R3-Link (для приборов R3-Рубеж-2ОП)
- Управление постановкой на охрану и снятием с охраны.
Прибор конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены
1 – источник вторичного электропитания резервированный ИВЭПР 12/5 RS-R3 исп. 2х12 БР, используемый для питания различных устройств, входящих в состав Рубеж-МК
2 – метка адресная АМ-1-R3, используемая для контроля вскрытия корпуса прибора Рубеж-МК
3 – прибор ППКОПУ «R3-Рубеж-2ОП» или ППКОПУ «Рубеж-2ОП прот.R3» – для управления устройствами всей системы
4 – различные устройства управления автоматикой и модули, входящие в состав адресной системы «Рубеж R3». Данные устройства и модули выбираются к установке пользователем при заказе (проектировании) прибора Рубеж-МК. Перечень устройств и модулей, которые могут быть установлены в Рубеж-МК, приведен в паспорте на данный прибор
5 – выключатель автоматический, клеммы подключения ввода питания и заземления
6 – клеммы для подключения АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Встроенный ИВЭПР обеспечивает резервированным питанием все размещенные внутри прибора устройства и модули.
В основании корпуса прибора расположены вводы с уплотнителями для подключения кабелей питания, заземления, АЛС, вводов линий подключения выносных органов управления, сигнализации, оповещения, исполнительных устройств и локальных датчиков.
Прибор оснащен концевым выключателем – датчиком вскрытия, который формирует сигнал замыканием контактов при открывании дверцы шкафа прибора. Сигнал вскрытия поступает на вход адресной метки АМ-1-R3, встроенной в прибор. Адресная метка формирует сообщение о вскрытии, которое передается по АЛС во встроенный прибор ППКОПУ «R3-Рубеж-2ОП» для регистрации в журнале событий.
| Параметр | Значение |
|---|---|
| Масса, не более | см. таблицу исполнений |
| Напряжение питания | 230 В |
| Степень защиты оболочки | IР31 (IР54 по требованию заказчика) |
| Размеры | см. таблицу исполнений |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +40 |
Характеристики
Бренд
Рубеж
