Назначение изделия

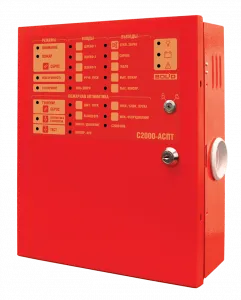

Блок приёмно-контрольный и управления автоматическими средствами пожаротушения «С2000-АСПТ» предназначен для работы в составе автоматической установки газового, порошкового или аэрозольного пожаротушения.
Работа блока возможна только в ИСО «Орион» под управлением сетевого контроллера (пульта «С2000М») совместно с блоком индикации системы пожаротушения «С2000-ПТ».
Блок предназначен для:
− защиты одного направления пожаротушения;
− управления автоматической установкой пожаротушения газового, порошкового или аэрозольного типов в автоматическом и дистанционном режимах;
− приёма и обработки сигналов от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами;
− управления звуковыми и световыми оповещателями. Данные оповещатели не являются оповещателями 1 и 2 типов;
− управления инженерным оборудованием (отключением вентиляционных систем и др.);
− приёма команд и передачи извещений по интерфейсу RS-485 на сетевой контроллер (пульт контроля и управления «С2000М»);
− контроля исправности цепей управления автоматической установки пожаротушения, световых и звуковых оповещателей;
− контроля исправности автоматической установки пожаротушения;
− приёма извещений от:
датчиков состояния дверей;
сигнализаторов давления;
выходов неисправности («масса» или «давление»);
блоков контрольно-пусковых «С2000-КПБ»;
устройств дистанционного пуска;
− выдачи извещений «Пожар» и «Неисправность» на пульт пожарной части.
Характеристики:
Количество защищаемых направлений 1 |
- количество выходов источника постоянного тока 1 |
Параметры шлейфов сигнализации: |
- электрические параметры выходов источника постоянного тока 22…26 В; 200 мА |
- количество шлейфов 3 |
- количество групп контактов реле на переключение 1 |
- напряжение в дежурном режиме, В 19…24 |
- электрические параметры групп контактов реле на переключение DC 28 В 2 А; AC 128 В 500 мА |
- суммарный ток потребления извещателей, мА 3 |
Напряжение питания, B: |
Количество выходов для запуска АУП: |
- от сети переменного тока 220 |
- без блоков "С2000-КПБ" 1 |
- от встроенного источника резервного питания два аккумулятора 12 В 4.5 Ач |
- совместно с блоками "С2000-КПБ" 97 |
Потребляемая мощность: |
Параметры выходов: |
- максимальная, ВА 30 |
- количество выходов на замыкание с контролем цепей 5 |
Степень защиты IP30 |
- электрические параметры выходов на замыкание с контролем цепей 22…26 В; 1 А |
Диапазон рабочих температур, °С 0…+50 |
- количество выходов оптореле на замыкание 2 |
Габаритные размеры, мм 305х255х95 |
- электрические параметры выходов оптореле на замыкание 100 В; 100 мА |
Масса, не более, кг 6.0 |
