Назначение изделия

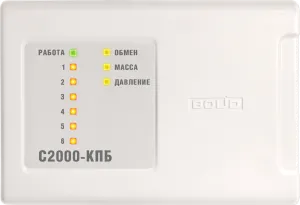

Контрольно-пусковой блок «С2000-КПБ» предназначен для работы в составе систем охранно-пожарной сигнализации, управления пожаротушением, контроля доступа и видеоконтроля совместно с пультами контроля и управления «С2000» или «С2000М», прибором приемно-контрольным и управления автоматическими средствами пожаротушения и оповещателями «С2000-АСПТ» или персональным компьютером.
Особенности
- управление шестью исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, модули порошкового или аэрозольного пожаротушения, видеокамеры и др.) по интерфейсу RS-485
- контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КЗ)
- защита от включения исполнительных устройств при различных неисправностях блока (например, выходе из строя его элементов)
- 2 программируемых технологических шлейфа
- передача служебных и тревожных сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М", ППКУП "С2000-АСПТ" или АРМ "Орион"/АРМ "Орион Про"
- контроль вскрытия корпуса блока
- контроль напряжения питания
- световая индикация состояния прибора, каждого выхода, шлейфов, интерфейса RS-485
- два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
Дополнительная информация
• Блок предназначен для управления исполнительными устройствами (лампами, сиренами, видеокамерами, автоматическими установками пожаротушения (АУП), электромагнитными замками и т.д.).
• Блок предназначен для установки внутри охраняемого (защищаемого) объекта вблизи от исполнительных устройств и рассчитан на круглосуточный режим работы.
• Конструкция блока не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также в пожароопасных помещениях.
• По устойчивости к механическим воздействиям исполнение блока соответствует категории размещения 03 по ОСТ 25 1099-83.
• По устойчивости к климатическим воздействиям окружающей среды блок соответствует исполнению 03 по ОСТ 25 1099-83, но для работы при температуре от 243 до 323 К (от минус 30 до +50 °С).
Характеристики:
Напряжение питания DC, В
10.2…28.4
Коммутируемый ток выхода, А, не более
2.5
Количество вводов питания
2
- ток контроля исправности цепей, мА, не более
1.5
Ток потребления (без учета исполнительных устройств), мА, не более
100
Диапазон рабочих температур, °С
-30…+55
Количество выходов
6
Габаритные размеры, мм
156х107х39
Коммутируемое напряжение, В
10.2…28.4
Масса блока, кг
0.3 кг
