Назначение изделия
Радиоповторитель интерфейсов предназначен для использования в составе систем охранно-пожарной сигнализации и системе «Орион» для трансляции данных интерфейса RS-232/RS-485 по радиоканалу.
Особенности
Организация передачи по радиоканалу сигналов ИСО "Орион" на участках:
- между ПК с АРМ "Орион Про" и приборами;
- между ПК с АРМ "Орион Про" и пультом "С2000M";
- между пультом "С2000M" и приборами;
- между приборами.
Организация радиоканала с различными топологиями:
- "точка-точка";
- "точка-многоточка"
Режим оценки качества связи.

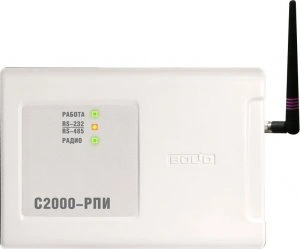

Тип внешней антенны для "С2000-РПИ" - антенна для Wi-Fi устройств, MO4-S, разъём типа RP-SMA (male)
Характеристики:
Напряжение питания, B:
Тип разъема для подключения антенны
для Wi-Fi устройств; MO4-S; разъём типа RP-SMA (male)
- от внешнего источника питания
10.2…28.4
Параметры радиоканала:
Ток потребления в дежурном режиме, мА, не более :
- диапазон рабочих частот, МГц
2405…2483.5
- при напряжении питания 12 В, мА, не более
60
- излучаемая мощность, мВт
10 или 100
- при напряжении питания 24 В, не более
40
- количество рабочих частотных каналов
16
Параметры работы интерфейсов RS-485/RS-232 (полудуплекс) :
- чувствительность приёмника, дБм
-95
- скорость передачи, бит/сек
9 600
Степень защиты
IP20
- количество стартовых/стоповых бит
1
Диапазон рабочих температур, °С
-30…+50
- контроль чётности
нет
Габаритные размеры, мм
156х107х39
- 8 бит данных/1 стоповый бит или 8 бит данных/2 стоповых бита
Масса прибора, кг
0.3
