Назначение изделия

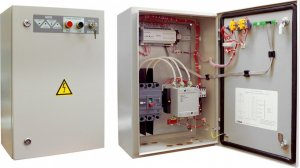

Шкаф контрольно-пусковой «ШКП-10» предназначен для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов). Шкаф предназначен для установки внутри защищаемого объекта либо в помещении насосной станции и рассчитан на круглосуточный режим работы; для работы в составе систем пожаротушения и дымоудаления.
Особенности
Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Отображение режимов «Авария питания», «Автоматика откл.», «Двигатель включ.», «Неисправность» на встроенных световых индикаторах. Индикатор «Неисправность» управляется подачей напряжения 24 В внешними цепями
3 сигнальных выхода для передачи сигналов «Питание», «Автоматика», «Двигатель» на устройство управления («Поток-3Н», «С2000-4» или другое).
Характеристики:
Напряжение питания, B: |
Мощность управляемой нагрузки 10 кВт |
- от трёхфазной сети переменного тока частотой (50 ±1) Гц 380 |
Степень защиты IP30 |
Потребляемая мощность, Вт 30 Вт |
Диапазон рабочих температур, °С -30…+55 |
Количество управляемых двигателей 1 |
