Назначение изделия

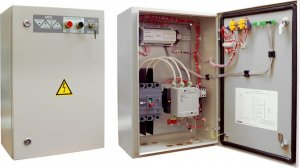

Предназначен для работы в составе систем пожаротушения и дымоудаления. Шкаф предназначен для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов)
Особенности
Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Отображение режимов «Авария питания», «Автоматика откл.», «Двигатель включ.», «Неисправность» на встроенных световых индикаторах. Индикатор «Неисправность» управляется подачей напряжения 24 В внешними цепями
Плавный запуск и останов электродвигателей от 100 до 250 кВт с возможность ограничения пусковых токов (только ШКП-250)
3 сигнальных выхода для передачи сигналов «Питание», «Автоматика», «Двигатель» на устройство управления («Поток-3Н», «С2000-4» или другое).
Характеристики:
Напряжение питания, B: |
Мощность управляемой нагрузки 100…250кВт |
- от трёхфазной сети переменного тока частотой (50 ±1) Гц 380 |
Степень защиты IP54 |
Потребляемая мощность, Вт 50 |
Диапазон рабочих температур, °С -30…+50 |
Количество управляемых двигателей 1 |
