Назначение изделия

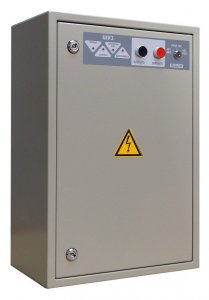

Шкаф управления задвижкой предназначен для работы в системах пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором электрозадвижки, рассчитанной на рабочее напряжение 380В.
Особенности
- возможность работы в режимах ручного и автоматического управления
- в автоматическом режиме шкаф управляется подачей сигнала по интерфейсу RS-485 от пульта "С2000М"
- в ручном режиме управляется кнопками на лицевой панели шкафа
- имеет базовую конфигурацию, а также позволяет настраивать собственные конфигурационные параметры
- контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- контроль исправности цепей управления двигателем
- контроль положения электрозадвижки
- отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах
- передача сообщений по интерфейсу RS-485 на пульт "С2000М" или АРМ "Орион Про".
Характеристики:
Потребляемая мощность, Вт не более 50 |
Степень защиты IP54 |
Количество управляемых двигателей 1 |
Диапазон рабочих температур, °С -30…+55 |
Номинальный коммутируемый ток, А до 10 |
Габаритные размеры, мм 600х400х170 |
Мощность управляемого двигателя, кВт до 4 |
Масса, не более, кг 20 |
Тип автоматического выключателя 3p 10A х-ка "С" |
