Назначение изделия
Область применения прибора: охрана зданий и сооружений (офисов, магазинов, банков, складских помещений, жилых домов, учреждений, предприятий) от несанкционированных проникновений и пожаров.
ППК предназначен для:
- контроля 20-ти зон охранной, пожарной, тревожной или технологической сигнализации;
- приема извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырехпроводных пожарных или охранных извещателей, с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами;
- управления звуковыми и световыми оповещателями (ЗО и СО);
- приема команд и выдачи извещений по интерфейсу RS-485 на сетевой контроллер (пульты контроля и управления «С2000-КС»1), «С2000», «С2000М» либо компьютер с установленным ПО АРМ «Орион»);
- выдачи извещений «Пожар» и «Неисправность» на пульт пожарной части (ПЧ);
- выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН);
- считывания кода ЭИ типа «Dallas Touch Memory» или иных, с выходным интерфейсом 1-Wire.
Прибор обеспечивает:
- взятие под охрану или снятие с охраны отдельных ШС или произвольных групп шлейфов, в зависимости от команд сетевого контроллера;
- дистанционное или локальное управление выходными реле;
- контроль на обрыв и короткое замыкание линий подключения оповещателей по выходам «реле 4» (К4), «реле 5» (К5);
- подключение резервного ввода электропитания к дополнительному входу;
- трансляцию кода ЭИ (кода хозоргана) сетевому контроллеру для централизованного управления разделами;
- отображения состояния раздела на внешнем двухцветном индикаторе.
Особенности

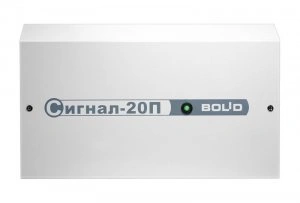

Выпускается в металлическом корпусе.
Характеристики:
Количество шлейфов сигнализации 20 |
Потребляемый прибором ток в дежурном режиме, мА: |
Ток нагрузки шлейфа, мА до 3 |
- при питании 24 В 200…330 |
Количество выходов: |
- при питании 12 В 400…650 |
- типа «сухие контакты» 3 |
Диапазон рабочих температур, °С -30…+50 |
- типа «открытый коллектор» 2 |
Габаритные размеры, мм 229х136х41 |
Напряжение питания DC, В 10.2…28 |
