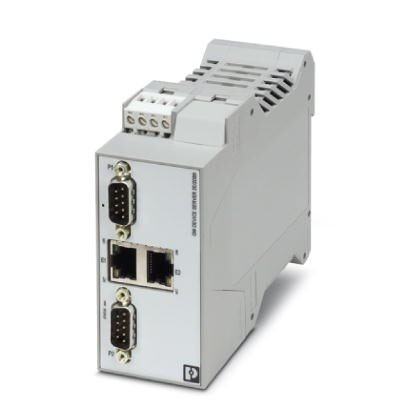

Шлюз GW MODBUS TCP/RTU конвертирует последовательные данные RTU или ASCII в Modbus TCP. Поддерживает последовательные ведущие или ведомые устройства. Включает два разъема RJ45 и два разъема D-SUB-9.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Питание
5. Интерфейсы
6. Функции
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Питание
5. Интерфейсы
6. Функции
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Ширина | 45 мм |
| Высота | 99 мм |
| Глубина | 115 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Высота | |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2 2005 |
3. Общие сведения
| Гальваническая развязка | МЭК UL 61010-1 (VCC // Ethernet) |
| Испытательное напряжение / интерфейс передачи данных | 1, 5 кВeff (50 Гц, 1 мин) |
| Испытательное напр., интерфейс передачи дан. / питание | 1, 5 кВeff |
| Испытательное напряжение, интерфейс передачи данных / питание | 1, 5 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 61000-6-4 |
| Вес нетто | 217 г |
| Материал корпуса | PA 6.6 |
| Цвет | cерый |
| Среднее время безотказной работы | 68, 1 лет (Telcordia-стандарт, температура25 °С, нагрузка50 %, фактор окружающей среды = 1, 0) |
| 45, 4 лет (Telcordia-стандарт, температура40 °С, нагрузка50 %, фактор окружающей среды = 1, 5) | |
| Соответствие нормам | Соответствие CE |
| UL, США | UL 61010-1 |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
4. Питание
| Диапазон напряжения питания | 10, 8 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
| Потребляемый ток, макс. | 100 мА (24 В DC) |
| Потребляемый ток, типовой | 88 мА (24 В DC) |
| Сечение гибкого проводника макс. | 2, 50 мм² |
| Сечение гибкого проводника мин. | 0, 20 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
5. Интерфейсы
| Интерфейс 1 | Modbus/TCP |
| Интерфейс | Ethernet |
| Количество портов | 2 |
| Тип подключения | Гнездовая часть разъема RJ45, экранированная |
| Дальность передачи | ≤ 100 м (Витая пара, экранированная) |
| Поддерживаемые протоколы | Modbus RTU, Modbus ASCII, Modbus/TCP |
| Вспомогательные протоколы | ARP, DHCP (Client), PING |
| Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
| Интерфейс 2 | Modbus RTU / ASCII |
| Интерфейс | RS-232 |
| Количество точек подключения | 2 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Дальность передачи | 15 м |
| Расположение выводов | |
| Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff или аппаратная поддержка квитирования RTS/CTS |
| Скорость последовательной передачи данных | 0, 30, 61, 22, 44, 89, 619, 238, 457, 6115, 2230, 4 кбит/с |
| Интерфейс 3 | Modbus RTU / ASCII |
| Интерфейс | RS-422 |
| Количество точек подключения | 2 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Дальность передачи | ≤ 1200 м |
| Нагрузочный резистор | |
| 120 Ω (конфигурируемый) | |
| Расположение выводов | |
| Скорость последовательной передачи данных | 0, 30, 61, 22, 44, 89, 619, 238, 457, 6115, 2230, 4 кбит/с |
| Интерфейс 4 | Modbus RTU / ASCII |
| Интерфейс | RS-485 |
| Количество точек подключения | 2 |
| Тип подключения | Штекер D-SUB-9 |
| Формат файла / кодирование | 5/6/7/8 бит данных, 1/2 стоп-бит, чётность нет/прямая/непрямая/маркированная/пустая |
| Нагрузочный резистор | 120 Ω (конфигурируемый) |
| Расположение выводов | |
| Скорость последовательной передачи данных | 0, 30, 61, 22, 44, 89, 619, 238, 457, 6115, 2230, 4 кбит/с |
6. Функции
| Управление через веб-интерфейс | да |
| Управление | Управление через Web-интерфейс |
| Отображение состояний и диагностики |
7. Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 2005 |
| Стандарты / нормативные документы | EN 55022, EN 55024 |
| Соответствие нормам | Соответствие CE |
| UL, США | UL 61010-1 |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh Group A |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 10.0.1 | 19179290 |
| ECl@ss 4.0 | 27250504 |
| ECl@ss 4.1 | 27250504 |
| ECl@ss 5.0 | 27250504 |
| ECl@ss 5.1 | 27250504 |
| ECl@ss 6.0 | 19179200 |
| ECl@ss 7.0 | 19179290 |
| ECl@ss 9.0 | 19179290 |
10. ETIM
| ETIM 2.0 | EC000310 |
| ETIM 3.0 | EC000310 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| ETIM 7.0 | EC000310 |
11. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 18.0 | 43222604 |
| UNSPSC 19.0 | 43222604 |
| UNSPSC 20.0 | 43222604 |
| UNSPSC 21.0 | 43222604 |
