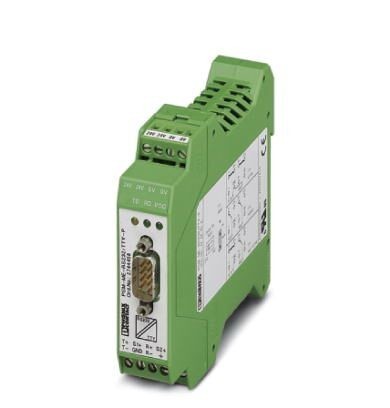

Преобразователь интерфейсов, для сопряжения интерфейса RS-232 (V.24) с TTY, с гальванической развязкой, 2 канала, устанавливается на монтажную рейку
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Интерфейсы
7. Соответствие / сертификаты
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Интерфейсы
7. Соответствие / сертификаты
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Подпись к рисунку | Узкая конструкция |
| Ширина | 22, 5 мм |
| Высота | 99 мм |
| Глубина | 118, 6 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2 2005 |
4. Общие сведения
| Каналы связи | 2 (1/1), R x D, T x D, дуплекс |
| Битовая задержка | |
| Битовое искажение | |
| Гальваническая развязка | VCC // RS-232 // TTY |
| Испытательное напряжение, интерфейс передачи данных | 2 кВ AC |
| Испытательное напр., интерфейс передачи дан. / питание | 2 кВ AC |
| Испытательное напряжение, интерфейс передачи данных / питание | 2 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 61000-6-4 |
| Вес нетто | 179, 6 г |
| Материал корпуса | PA |
| Цвет | зеленый |
| Среднее время безотказной работы | 1989 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 410 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день)) |
5. Питание
| Номинальное напряжение питания | 24 В AC/DC ±20 % (с помощью вставных винтовых клемм COMBICON) |
| Потребляемый ток, типовой | 75 мА (24 В DC) |
| Защитная схема | Защита от перенапр. Cтабилитроны |
6. Интерфейсы
| Интерфейс 1 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Тип подключения | Штекер D-SUB-9 |
| Дальность передачи | 15 м (Витая пара, экранированная) |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 13 |
| Расположение выводов | Переключение DTE/DCE при помощи реле |
| Поддерживаемые протоколы | прозрачность протокола |
| Скорость последовательной передачи данных | ≤ 19, 2 кбит/с |
| Интерфейс 2 | Интерфейс TTY, CL2 согласно DIN 66348-1 |
| Режим работы | активный, полуактивный, пассивный |
| Тип подключения | вставные винтовые клеммы |
| Дальность передачи | 1000 м (Витая пара, экранированная) |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 13 |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Импеданс | ≤ 117 Ω (Выход) |
| 126 Ω (Вход) | |
| Скорость последовательной передачи данных | ≤ 19, 2 кбит/с |
| Выходной ток | 2x 20 мА ±10 % (Шлейфный ток) |
7. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
| Наименование | EAC |
| Маркировка | EAC |
| Наименование | UL, США / Канада |
| Маркировка | 508 Recognized |
| Class I, Div. 2, Groups A, B, C, D | |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
| Наименование | Судостроение |
| Маркировка | DNV GL |
| Температура | B |
| Влажность | A |
| Вибрация | A |
| EMC | B |
| Ограда | Required protection according to the Rules shall be provided upon installation on board |
8. Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 2005 |
| Подключение согласно стандарту | CUL |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | Уровень контроля 3 |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 2 кВ (42 Ω) |
| Стандарты / нормативные документы | EN 55011 |
| EN 61000-4-6 |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 10.0.1 | 19179290 |
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242200 |
| ECl@ss 6.0 | 19179200 |
| ECl@ss 7.0 | 19179290 |
| ECl@ss 8.0 | 19179290 |
| ECl@ss 9.0 | 19179290 |
11. ETIM
| ETIM 2.0 | EC000698 |
| ETIM 3.0 | EC000698 |
| ETIM 4.0 | EC000698 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| ETIM 7.0 | EC000310 |
12. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 18.0 | 43222604 |
| UNSPSC 19.0 | 43222604 |
| UNSPSC 20.0 | 43222604 |
| UNSPSC 21.0 | 43222604 |
