Преобразователь оптоволоконного интерфейса FL MC EF 1300 MM SC

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF158320

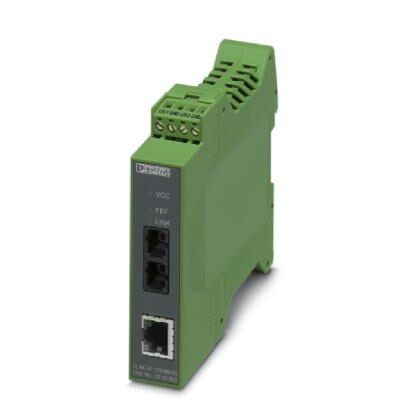

Преобразователь оптоволоконного интерфейса FL MC EF 1300 MM SC
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:93727.82
Описание
Характеристики

Оптоволоконный преобразователь с оптоволоконным разъемом SC-Duplex (1300 нм) для сопряжения интерфейса 10/100Base-T(X) с многомодовым стекловолоконным кабелем (50/125 нм). Функция автосогласования и Auto-MDI(X). Расширенные функции диагностики связи. Возможность установки на монтажную рейку. Питание 18 ... 30 В DC


Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Интерфейсы
7. Оптический интерфейс LWL
8. Соответствие / сертификаты
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износаЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Чертеж
Подпись к рисункуУзкая конструкция
Ширина22, 5 мм
Высота99 мм
Глубина114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации)-40 °C ... 65 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)30 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка)30 % ... 95 % (без выпадения конденсата)
Высота≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте)
≤ 2000 м (согласно UL)
Степень защитыIP20
4. Общие сведения
Гальваническая развязкасогласно IEEE 802.3
Гальваническая развязкаVCC // FE // Ethernet
Ожидание± 1, 3 мкс (Режим Store& Forward, 10/100 Мбит/с, в зависимости от размера кадра)
Испытательное напряжение, интерфейс передачи данных / питание1, 5 кВeff (50 Гц, 1 мин)
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
Вес нетто178, 7 г
Материал корпусаPA 6.6-FR
Цветзеленый
Среднее время безотказной работы479 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день))
140 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день))
MTTF1400 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день))
599 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34, 25 % (5 дней в неделю, 12 часов в день))
101 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день))
5. Питание
Диапазон напряжения питания18 В  DC ... 30 В  DC (Винтовой зажим)
18 В  DC ... 30 В  DC (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.)
Потребляемый ток, типовой
Защитная схемаЗащита от переполюсовки
Тип подключениявставные винтовые клеммы COMBICON, возможность резервирования
Сечение гибкого проводника макс.2, 50 мм²
Сечение гибкого проводника мин.0, 20 мм²
Сечение жесткого проводника макс.2, 50 мм²
Сечение жесткого проводника мин.0, 20 мм²
Сечение гибкого проводника AWG, макс.14
Мин. сечение гибкого проводника AWG24
Сечение провода AWG макс.14
Сечение провода AWG мин.24
6. Интерфейсы
Интерфейс 1Интерфейс Ethernet, 10/100Base-T(X) согласно IEEE 802.3
Количество портов1
Тип подключенияГнездовая часть разъема RJ45, экранированная
Среда передачиМедь
Дальность передачи100 м (Витая пара, экранированная)
Автосогласование скорости и режима работы портаАвтоматически
Ссылка-адресLink Fault Pass Through
Основные функцииМедиаконвертер с промежуточным хранением
Переключение MDI-/MDI-XAuto-MDI(X)
Сигнальные светодиодные индикаторыОперация, состояние связи, 10/100 МБит/с
7. Оптический интерфейс LWL
Излучаемая мощность, минимальная≥ -23, 5 дБм ((50/125 мкм) динамическая в режиме соединения (средняя))
≥ -20 дБм ((62, 5/125 мкм) динамическая в режиме соединения (средняя))
Излучаемая мощность, максимальная≤ -14 дБм ((50/125 мкм) динамическая в режиме соединения (средняя))
≤ -14 дБм ((62, 5/125 мкм) динамическая в режиме соединения (средняя))
Чувствительность приемника, минимальная-31 дБм (динамическая в режиме соединения (средняя))
Граница перемодуляции приемника-14 дБм (динамическая в режиме соединения (средняя))
Длина волны1300 нм
Дальность передачи, включ. системный резерв 3 дБ6, 4 км (с F-G 50/125 0, 7 дБ/км F 1000)
2, 8 км (с F-G 50/125 1, 6 дБ/км F 800)
10 км (с F-G 62, 5/125 0, 7 дБ/км F 1000)
3 км (с F-G 62, 5/125 2, 6 дБ/км F 600)
Среда передачиМногомодовый стекловолоконный кабель
GI-HCS-волокно
Тип подключенияSC-Duplex
8. Соответствие / сертификаты
НаименованиеCE
МаркировкаСоответствует требованиям ЕС
НаименованиеEAC
МаркировкаEAC
НаименованиеATEX
Маркировка II 3 G Ex nA IIC T4 Gc X
Дополнительный текстСоблюдать особые указания по монтажу в документации!
НаименованиеATEX
Маркировка II (2) D [Ex op is Db] IIIC
 II (2) G [Ex op is Gb] IIC
СертификатPTB  06  ATEX  2042  U
Дополнительный текстСоблюдать особые указания по монтажу в документации!
НаименованиеUL, США / Канада
Маркировка508 Listed
Class I, Zone 2, AEx nA IIC T4
Class I, Zone 2, Ex nA IIC T4 Gc X
Class I, Div. 2, Groups A, B, C, D
НаименованиеИспытание вредными газами
МаркировкаISA-S71.04-1985 G3 Harsh Group A
НаименованиеСудостроение
МаркировкаDNV GL
ТемператураB
ВлажностьA
ВибрацияA
EMCB
ОградаRequired protection according to the Rules shall be provided upon installation on board
9. Стандарты и предписания
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
Тип испытанияИспытание свободным падением согл. IEC 60068-2-32
Данные испытания1 м
Тип испытанияВибростойкость соотв. EN  60068-2-6/IEC  60068-2-6
Данные испытания5г, 10 ... 150 Гц, 2, 5 ч, в направлении XYZ
Тип испытанияУдаропрочность согласно EN  60068-2-27/МЭК  60068-2-27
Данные испытания25г, продолжительность 11 мс, ударный импульс полусинусоида
Материалы, не ухудшающие свойств при попадании на них лаков и красоксогласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0
Стандарты / нормативные документыEN 61000-4-2
Разряд между контактами± 6 кВ (Уровень контроля 3)
Непрямой разряд± 6 кВ
Стандарты / нормативные документыEN  61000-4-3
Диапазон частот80 МГц ... 3 ГГц (Уровень контроля 3)
Стандарты / нормативные документыEN  61000-4-4
ПримечанияКритерий B
Стандарты / нормативные документыEN  61000-4-5
Сигнал± 1 кВ (Линия передачи данных, несимметричная)
Стандарты / нормативные документыEN  55032
EN  61000-4-6
Диапазон частот0, 15 МГц ... 80 МГц
НаименованиеВоздушные пути и пути утечки
Стандарты / нормативные документыEN  60950-1
Гальваническая развязкасогласно IEEE 802.3
10. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.027230200
ECl@ss 4.127230200
ECl@ss 5.027230200
ECl@ss 5.127230200
ECl@ss 6.019179200
ECl@ss 7.019179290
ECl@ss 8.019179290
ECl@ss 9.019170114
12. ETIM
ETIM 3.0EC000310
ETIM 4.0EC000310
ETIM 5.0EC001467
ETIM 6.0EC001467
ETIM 7.0EC001467
13. UNSPSC
UNSPSC 6.0130211506
UNSPSC 7.090139121008
UNSPSC 1139121008
UNSPSC 12.0139121008
UNSPSC 13.243222604
UNSPSC 18.043223323
UNSPSC 19.043223323
UNSPSC 20.043223323
UNSPSC 21.043223323
