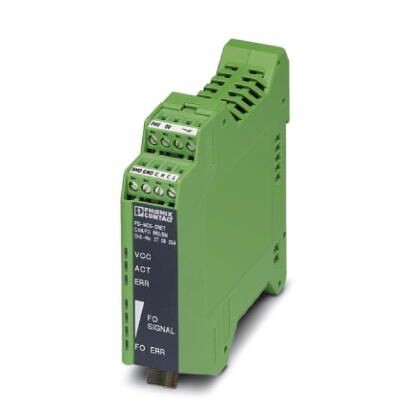

Конвертер для подключения оптоволоконного кабеля с визуальной диагностикой, для DeviceNet™, CAN, CANopen® до 800 кбит/с, базовый модуль, разъемы1 x CAN, 1 x тревога, 1 х LWL (FSMA), 660 нм, для полимерного/PCF-волокна
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Интерфейсы
5. Оптический интерфейс LWL
6. Цифровые выходы
7. Питание
8. Общие сведения
9. Соответствие / сертификаты
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Окружающие условия
4. Интерфейсы
5. Оптический интерфейс LWL
6. Цифровые выходы
7. Питание
8. Общие сведения
9. Соответствие / сертификаты
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 22, 5 мм |
| Высота | 99 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2 2005 |
4. Интерфейсы
| Интерфейс 1 | Интерфейс CAN, согласно ISO/IS 11898 для DeviceNet, CAN, CANopen |
| Тип подключения | вставные винтовые клеммы |
| Формат файла / кодирование | Подстановка битов, NRZ |
| Среда передачи | Медь |
| Дальность передачи | ≤ 5000 м (зависит от скорости передачи данных и используемого протокола) |
| Нагрузочный резистор | 120 Ω (может быть подключен) |
| Скорость последовательной передачи данных | ≤ 800 кбит/с |
5. Оптический интерфейс LWL
| Излучаемая мощность, минимальная | -6, 2 дБм (980 / 1000 мкм) |
| -16, 9 дБм (200/230 мкм) | |
| Чувствительность приемника, минимальная | -30, 2 дБм |
| Длина волны | 660 нм |
| Дальность передачи, включ. системный резерв 3 дБ | 100 м (с F-P 980/1000 230 дБ/км с разъемом для быстрого монтажа) |
| 800 м (с F-G 200/230 10 дБ/км с разъемом для быстрого монтажа) | |
| Среда передачи | Полимерное волокно |
| Волокно PCF | |
| Тип подключения | F-SMA |
6. Цифровые выходы
| Наименование, выход | Релейный выход |
| Описание выходов | Выход сигнала о неисправности |
| Количество выходов | 1 |
| Максимальное напряжение переключения | 60 В DC |
| 42 В AC | |
| Макс. ток продолжительной нагрузки | 0, 46 A |
7. Питание
| Номинальное напряжение питания | 24 В DC (согласно UL) |
| Диапазон напряжения питания | 10 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
| Потребляемый ток, макс. | 100 мА |
| Потребляемый ток, типовой | 100 мА (24 В DC) |
| Тип подключения | вставные винтовые клеммы COMBICON, на базовый модуль |
8. Общие сведения
| Битовое искажение, вход | ± 35 % (Допускается) |
| Битовое искажение, выход | |
| Гальваническая развязка | VCC // CAN |
| Испытательное напряжение, интерфейс передачи данных / питание | 1, 5 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 55011 |
| Вес нетто | 166, 8 г |
| Материал корпуса | PA 6.6-FR |
| Цвет | зеленый |
| Среднее время безотказной работы | 409 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 82 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день)) |
9. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
| Наименование | EAC |
| Маркировка | EAC |
| Наименование | ATEX |
| Маркировка | II 3 G Ex nA nC IIC T4 Gc X |
| Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
| Наименование | ATEX |
| Маркировка | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Сертификат | PTB 06 ATEX 2042 U |
| Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
| Наименование | UL, США / Канада |
| Маркировка | Class I, Zone 2, AEx nc IIC T5 |
| Class I, Div. 2, Groups A, B, C, D | |
| Наименование | PTB |
| Испытание вредными газами | |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
10. Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 55011 |
| Помехоустойчивость | EN 61000-6-2 2005 |
| Подключение согласно стандарту | CUL |
| Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 150 Гц |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27230200 |
| ECl@ss 4.1 | 27230200 |
| ECl@ss 5.0 | 27230200 |
| ECl@ss 5.1 | 27230200 |
| ECl@ss 6.0 | 19179200 |
| ECl@ss 7.0 | 19179290 |
| ECl@ss 8.0 | 19179290 |
| ECl@ss 9.0 | 19170114 |
13. ETIM
| ETIM 2.0 | EC001423 |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC001423 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC001467 |
| ETIM 7.0 | EC001467 |
14. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 18.0 | 43223323 |
| UNSPSC 19.0 | 43223323 |
| UNSPSC 20.0 | 43223323 |
| UNSPSC 21.0 | 43223323 |
