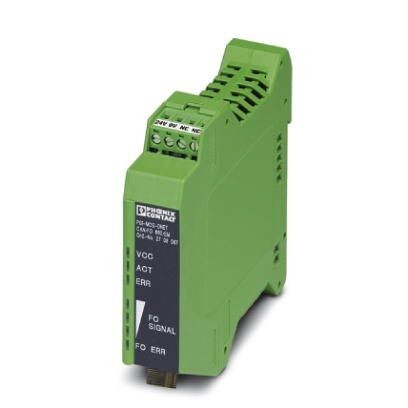

Конвертер для подключения оптоволоконного кабеля с функцией визуальной диагностики, для DeviceNet, CAN, CANopen® до 800 кбит/с, модуль расширения / резервирования, разъемы1 x LWL (FSMA), 660 нм, для кабеля на основе полимерного волокна или PCF
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Интерфейсы
5. Оптический интерфейс LWL
6. Питание
7. Общие сведения
8. Соответствие / сертификаты
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Интерфейсы
5. Оптический интерфейс LWL
6. Питание
7. Общие сведения
8. Соответствие / сертификаты
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
Ширина | 22, 5 мм |
Высота | 99 мм |
Глубина | 114, 5 мм |
3. Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
Степень защиты | IP20 |
Помехоустойчивость | EN 61000-6-2 2005 |
4. Интерфейсы
Интерфейс 1 | Интерфейс CAN, согласно ISO/IS 11898 для DeviceNet, CAN, CANopen |
Тип подключения | вставные винтовые клеммы |
Формат файла / кодирование | Подстановка битов, NRZ |
Среда передачи | Медь |
Дальность передачи | ≤ 5000 м (зависит от скорости передачи данных и используемого протокола) |
Скорость последовательной передачи данных | ≤ 800 кбит/с |
5. Оптический интерфейс LWL
Излучаемая мощность, минимальная | -6, 2 дБм (980 / 1000 мкм) |
-16, 9 дБм (200/230 мкм) | |
Чувствительность приемника, минимальная | -30, 2 дБм |
Длина волны | 660 нм |
Дальность передачи, включ. системный резерв 3 дБ | 100 м (с F-P 980/1000 230 дБ/км с разъемом для быстрого монтажа) |
800 м (с F-G 200/230 10 дБ/км с разъемом для быстрого монтажа) | |
Среда передачи | Полимерное волокно |
Волокно PCF | |
Тип подключения | F-SMA |
6. Питание
Номинальное напряжение питания | 24 В DC (согласно UL) |
Диапазон напряжения питания | 10 В DC ... 30 В DC |
Потребляемый ток, макс. | 100 мА |
Потребляемый ток, типовой | 100 мА (24 В DC) |
Тип подключения | вставные винтовые клеммы COMBICON, на базовый модуль |
7. Общие сведения
Битовое искажение, вход | ± 35 % (Допускается) |
Битовое искажение, выход | |
Гальваническая развязка | VCC // CAN |
Испытательное напряжение, интерфейс передачи данных / питание | 1, 5 кВeff (50 Гц, 1 мин) |
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Излучение помех | EN 55011 |
Вес нетто | 104, 78 г |
Материал корпуса | PA 6.6-FR |
Цвет | зеленый |
Среднее время безотказной работы | 456 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
89 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день)) |
8. Соответствие / сертификаты
Наименование | CE |
Маркировка | Соответствует требованиям ЕС |
Наименование | ATEX |
Маркировка | II 3 G Ex nA nC IIC T4 Gc X |
Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
Наименование | ATEX |
Маркировка | II (2) G [Ex op is Gb] IIC |
II (2) D [Ex op is Db] IIIC | |
Сертификат | PTB 06 ATEX 2042 U |
Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
Наименование | UL, США / Канада |
Маркировка | Class I, Zone 2, AEx nc IIC T5 |
Class I, Div. 2, Groups A, B, C, D | |
Наименование | PTB |
Испытание вредными газами | |
Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
9. Стандарты и предписания
Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
Излучение помех | EN 55011 |
Помехоустойчивость | EN 61000-6-2 2005 |
Подключение согласно стандарту | CUL |
Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 150 Гц |
10. Соответствие экологическим нормам
REACh SVHC | Lead 7439-92-1 |
China RoHS | Период времени для применения по назначению (EFUP)50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
ECl@ss 4.0 | 27230200 |
ECl@ss 4.1 | 27230200 |
ECl@ss 5.0 | 27230200 |
ECl@ss 5.1 | 27230200 |
ECl@ss 6.0 | 19179200 |
ECl@ss 7.0 | 19179290 |
ECl@ss 8.0 | 19179290 |
ECl@ss 9.0 | 19170114 |
12. ETIM
ETIM 2.0 | EC001423 |
ETIM 3.0 | EC001423 |
ETIM 4.0 | EC001423 |
ETIM 5.0 | EC000310 |
ETIM 6.0 | EC001467 |
ETIM 7.0 | EC001467 |
13. UNSPSC
UNSPSC 6.01 | 30211506 |
UNSPSC 7.0901 | 39121008 |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 43222604 |
UNSPSC 18.0 | 43223323 |
UNSPSC 19.0 | 43223323 |
UNSPSC 20.0 | 43223323 |
UNSPSC 21.0 | 43223323 |
