Преобразователь оптоволоконного интерфейса PSI-MOS-DNET CAN/FO 850/EM

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF158325

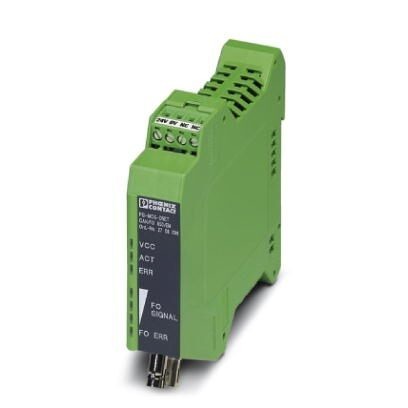

Преобразователь оптоволоконного интерфейса PSI-MOS-DNET CAN/FO 850/EM
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:132940.45
Описание
Характеристики

Конвертер для подключения оптоволоконного кабеля с визуальной диагностикой, для DeviceNet™, CAN, CANopen® до 800 кбит/с, модуль расширения / резервирования, разъемы1 x LWL (BFOC), 850 нм, для стекло-/PCF-волокна (многомодового)


Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Интерфейсы
5. Оптический интерфейс LWL
6. Питание
7. Общие сведения
8. Соответствие / сертификаты
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износаЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина22, 5 мм
Высота99 мм
Глубина114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации)-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)30 % ... 95 % (без выпадения конденсата)
Высота≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте)
Степень защитыIP20
ПомехоустойчивостьEN 61000-6-2 2005
4. Интерфейсы
Интерфейс 1Интерфейс CAN, согласно ISO/IS 11898 для DeviceNet, CAN, CANopen
Тип подключениявставные винтовые клеммы
Формат файла / кодированиеПодстановка битов, NRZ
Среда передачиМедь
Дальность передачи≤ 5000 м (зависит от скорости передачи данных и используемого протокола)
Скорость последовательной передачи данных≤ 800 кбит/с
5. Оптический интерфейс LWL
Излучаемая мощность, минимальная-17, 9 дБм (50/125 мкм)
-14, 1 дБм (62, 5/125 мкм)
-5, 1 дБм (200/230 мкм)
Чувствительность приемника, минимальная-32, 5 дБм (50/125 мкм)
-32, 5 дБм (62, 5/125 мкм)
-32, 1 дБм (200/230 мкм)
Длина волны850 нм
Дальность передачи, включ. системный резерв 3 дБ2800 м (с F-G 200/230 10 дБ/км с разъемом для быстрого монтажа)
4800 м (с F-G 50/125 2, 5 дБ/км)
4200 м (с F-G 62, 5/125 3, 0 дБ/км)
Среда передачиВолокно PCF
Многомодовый стекловолоконный кабель
Тип подключенияB-FOC (ST®)
6. Питание
Номинальное напряжение питания24 В  DC (согласно UL)
Диапазон напряжения питания10 В  DC ... 30 В  DC
Потребляемый ток, макс.100 мА
Потребляемый ток, типовой100 мА (24 В DC)
Тип подключениявставные винтовые клеммы COMBICON, на базовый модуль
7. Общие сведения
Битовое искажение, вход± 35 % (Допускается)
Битовое искажение, выход
Гальваническая развязкаVCC // CAN
Испытательное напряжение, интерфейс передачи данных / питание1, 5 кВeff (50 Гц, 1 мин)
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
Излучение помехEN 55011
Вес нетто107, 98 г
Материал корпусаPA 6.6-FR
Цветзеленый
Среднее время безотказной работы323 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день))
49 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день))
8. Соответствие / сертификаты
НаименованиеCE
МаркировкаСоответствует требованиям ЕС
НаименованиеATEX
Маркировка II 3 G Ex nA nC IIC T4 Gc X
Дополнительный текстСоблюдать особые указания по монтажу в документации!
НаименованиеATEX
Маркировка II (2) G [Ex op is Gb] IIC
 II (2) D [Ex op is Db] IIIC
СертификатPTB  06  ATEX  2042  U
Дополнительный текстСоблюдать особые указания по монтажу в документации!
НаименованиеUL, США / Канада
МаркировкаClass I, Zone 2, AEx nc IIC T5
Class I, Div. 2, Groups A, B, C, D
НаименованиеPTB
Испытание вредными газами
МаркировкаISA-S71.04-1985 G3 Harsh Group A
9. Стандарты и предписания
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
Излучение помехEN 55011
ПомехоустойчивостьEN 61000-6-2 2005
Подключение согласно стандартуCUL
Ударопрочность15г во всех направлениях, согласно МЭК 60068-2-27
Вибрация (при эксплуатации)соотв. МЭК  60068-2-65г, 150  Гц
10. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.027230200
ECl@ss 4.127230200
ECl@ss 5.027230200
ECl@ss 5.127230200
ECl@ss 6.019179200
ECl@ss 7.019179290
ECl@ss 8.019179290
ECl@ss 9.019170114
12. ETIM
ETIM 2.0EC001423
ETIM 3.0EC001423
ETIM 4.0EC001423
ETIM 5.0EC000310
ETIM 6.0EC001467
ETIM 7.0EC001467
13. UNSPSC
UNSPSC 6.0130211506
UNSPSC 7.090139121008
UNSPSC 1139121008
UNSPSC 12.0139121008
UNSPSC 13.243222604
UNSPSC 18.043223323
UNSPSC 19.043223323
UNSPSC 20.043223323
UNSPSC 21.043223323
