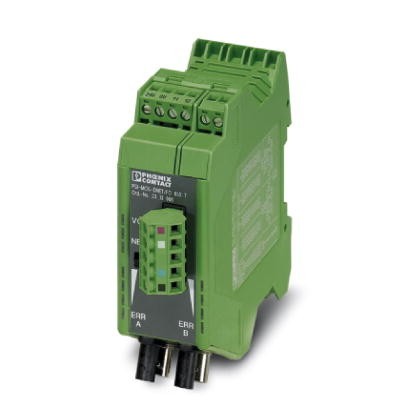

Конвертер для подключения оптоволоконного кабеля с визуальной диагностикой, для DeviceNet™, CAN, CANopen® до 1000 кбит/с, Т-разветвитель, интерфейсы1 x CAN, 1 x аварийный сигнал, 2 x LWL (BFOC), 850 нм, для кабеля на основе стекловолокна и PCF (многомодовый)
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Интерфейсы
5. Оптический интерфейс LWL
6. Цифровые выходы
7. Питание
8. Общие сведения
9. Соответствие / сертификаты
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Окружающие условия
4. Интерфейсы
5. Оптический интерфейс LWL
6. Цифровые выходы
7. Питание
8. Общие сведения
9. Соответствие / сертификаты
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 35 мм |
| Высота | 102 мм |
| Глубина | 119 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2 |
4. Интерфейсы
| Интерфейс 1 | Интерфейс CAN, согласно ISO/IS 11898 для DeviceNet, CAN, CANopen |
| Режим работы | полудуплекс |
| Количество портов | 2 (CAN_High / CAN_Low) |
| Тип подключения | Вставные винтовые клеммы COMBICON |
| Формат файла / кодирование | Подстановка битов, NRZ |
| Среда передачи | витая пара, экранированная |
| Параметры передачи | CSMA/CA |
| Дальность передачи | ≤ 5000 м (зависит от скорости передачи данных и используемого протокола) |
| Количество оконечных устройств шины | ≤ 64 (на сегмент потенциала) |
| ≤ 63 (DeviceNet™, с возможностью логической адресации) | |
| ≤ 128 (CANopen®, с возможностью логической адресации) | |
| Нагрузочный резистор | 124 Ω (подключение, интеграция) |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
5. Оптический интерфейс LWL
| Излучаемая мощность, минимальная | -14, 5 дБм (50/125 мкм) |
| -13, 3 дБм (62, 5/125 мкм) | |
| -10, 2 дБм (200/230 мкм) | |
| Чувствительность приемника, минимальная | -28, 1 дБм (50/125 мкм) |
| -28, 1 дБм (62, 5/125 мкм) | |
| -28, 1 дБм (200/230 мкм) | |
| Длина волны | 850 нм |
| Дальность передачи, включ. системный резерв 3 дБ | 4200 м (с F-G 50/125 2, 5 дБ/км) |
| 3900 м (с F-G 62, 5/125 3, 0 дБ/км) | |
| 1800 м (с F-G 200/230 8 дБ/км с разъемом для быстрого монтажа) | |
| Среда передачи | Волокно PCF |
| Многомодовый стекловолоконный кабель | |
| Протокол передачи | прозрачный протокол для интерфейса CAN |
| Тип подключения | B-FOC (ST®) |
6. Цифровые выходы
| Наименование, выход | Релейный выход |
| Количество выходов | 1 |
| Исполнение контакта | Замыкатель |
| Минимальное напряжение переключения | 11 В DC |
| Максимальное напряжение переключения | 30 В DC |
7. Питание
| Номинальное напряжение питания | 24 В DC (согласно UL) |
| Диапазон напряжения питания | 11 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
| Потребляемый ток, типовой | 150 мА (24 В DC) |
8. Общие сведения
| Битовое искажение, вход | ± 35 % (Допускается) |
| Битовое искажение, выход | |
| Гальваническая развязка | VCC // CAN |
| Испытательное напряжение, интерфейс передачи данных / питание | 1, 5 кВeff (50 Гц, 1 мин) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 55011 |
| Вес нетто | 250, 3 г |
| Материал корпуса | PA 6.6-FR |
| Цвет | зеленый |
| Среднее время безотказной работы | 400 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 64 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день)) | |
| MTTF | 543 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) |
| 247 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34, 25 % (5 дней в неделю, 12 часов в день)) | |
| 102 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
9. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
| Наименование | EAC |
| Маркировка | EAC |
| Наименование | ATEX |
| Маркировка | II 3 G Ex nA IIC T4 Gc X |
| Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
| Наименование | UL, США / Канада |
| Маркировка | 508 Listed |
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
| Наименование | Судостроение |
| Маркировка | DNV GL |
| Температура | B |
| Влажность | A |
| Вибрация | A |
| EMC | B |
| Ограда | Required protection according to the Rules shall be provided upon installation on board |
10. Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Тип испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 |
| Данные испытания | 5г, 10 ... 150 Гц, 2, 5 ч, в направлении XYZ |
| Тип испытания | Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 |
| Данные испытания | 15г, продолжительность 11 мс, ударный импульс полусинусоида |
| Излучение помех | EN 55011 |
| Помехоустойчивость | EN 61000-6-2 |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | ± 6 кВ |
| Стандарты / нормативные документы | EN 61000-4-3 |
| EN 61000-4-4 | |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Сигнал | ± 1 кВ |
| Стандарты / нормативные документы | EN 55011 |
| EN 61000-4-6 | |
| Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 150 Гц |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27230200 |
| ECl@ss 4.1 | 27230200 |
| ECl@ss 5.0 | 27230200 |
| ECl@ss 5.1 | 27230200 |
| ECl@ss 6.0 | 27230200 |
| ECl@ss 7.0 | 19170114 |
| ECl@ss 8.0 | 19170114 |
| ECl@ss 9.0 | 19170114 |
13. ETIM
| ETIM 3.0 | EC000236 |
| ETIM 4.0 | EC000236 |
| ETIM 5.0 | EC001467 |
| ETIM 6.0 | EC001467 |
| ETIM 7.0 | EC001467 |
14. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43201553 |
| UNSPSC 18.0 | 43223323 |
| UNSPSC 19.0 | 43223323 |
| UNSPSC 20.0 | 43223323 |
| UNSPSC 21.0 | 43223323 |
