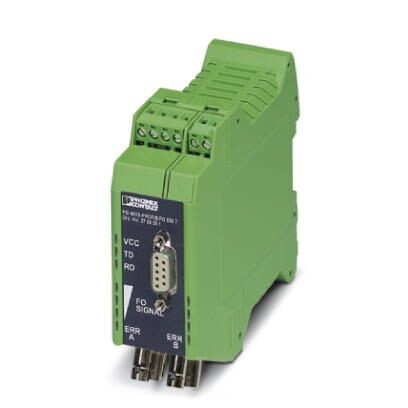

Конвертер для оптоволок. кабеля с визуальной диагностикой,, лакированная печатная плата, сигнальный контакт, для PROFIBUS до 12 Мбит/с, T-соединитель с двумя разъемами (BFOC) для оптоволокна, 850 нм, для PCF- или стекловолокна (многомодовый)
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Интерфейсы
7. Оптический интерфейс LWL
8. Цифровые выходы
9. Соответствие / сертификаты
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Интерфейсы
7. Оптический интерфейс LWL
8. Цифровые выходы
9. Соответствие / сертификаты
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 35 мм |
| Высота | 99 мм |
| Глубина | 105 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Степень защиты | IP20 |
4. Общие сведения
| Битовая задержка | ≤ 1 бит |
| Битовое искажение, вход | ± 35 % (Допускается) |
| Битовое искажение, выход | |
| Гальваническая развязка | VCC // RS-485 |
| Испытательное напряжение, интерфейс передачи данных / питание | 1, 5 кВeff (50 Гц, 1 мин) |
| Вес нетто | 256, 9 г |
| Материал корпуса | PA 6.6-FR |
| Цвет | зеленый |
| Среднее время безотказной работы | 149 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 24 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день)) |
5. Питание
| Номинальное напряжение питания | 24 В DC (согласно UL) |
| Диапазон напряжения питания | 18 В DC ... 30 В DC |
| Потребляемый ток, макс. | 130 мА |
| Потребляемый ток, типовой | 120 мА (24 В DC) |
| Тип подключения | Вставные винтовые клеммы COMBICON |
6. Интерфейсы
| Интерфейс 1 | PROFIBUS согласно МЭК 61158, 2-проводный RS-485, полудуплекс, самоуправляемый |
| Режим работы | полудуплекс |
| Тип подключения | Гнездо D-SUB-9 |
| Формат файла / кодирование | UART (11 бит, NRZ) |
| Переключение направления передачи данных | самоуправляемый |
| Среда передачи | Медь |
| Дальность передачи | ≤ 1200 м (в зависимости от скорости передачи данных, с экранированным кабелем с попарно скрученными жилами) |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Скорость последовательной передачи данных | ≤ 12 Мбит/с |
7. Оптический интерфейс LWL
| Излучаемая мощность, минимальная | -4, 2 дБм (200/230 мкм) |
| -17, 8 дБм (50/125 мкм) | |
| -14, 6 дБм (62, 5/125 мкм) | |
| Чувствительность приемника, минимальная | -30 дБм (50/125 мкм) |
| Граница перемодуляции приемника | -3 дБм (200/230 мкм) |
| Длина волны | 850 нм |
| Дальность передачи, включ. системный резерв 3 дБ | 2600 м (с F-G 50/125 2, 5 дБ/км) |
| 3300 м (с F-G 62, 5/125 3, 0 дБ/км) | |
| 800 м (с F-G 200/230 10 дБ/км с разъемом для быстрого монтажа) | |
| Среда передачи | Волокно PCF |
| Многомодовый стекловолоконный кабель | |
| Тип подключения | B-FOC (ST®) |
8. Цифровые выходы
| Наименование, выход | Релейный выход |
| Описание выходов | Выход сигнала о неисправности |
| Количество выходов | 1 |
| Максимальное напряжение переключения | 65 В DC |
| 150 В AC | |
| Макс. ток продолжительной нагрузки | 0, 46 A |
9. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
| Наименование | ATEX |
| Маркировка | II 3 G Ex nA nC IIC T4 Gc X |
| Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
| Наименование | ATEX |
| Маркировка | II (2) G [Ex op is Gb] IIC |
| II (2) D [Ex op is Db] IIIC | |
| Сертификат | PTB 06 ATEX 2042 U |
| Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
| Наименование | UL, США / Канада |
| Маркировка | Class I, Zone 2, AEx nc IIC T5 |
| Class I, Zone 2, Ex nC nL IIC T5 X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Наименование | Допуск PROFIBUS |
| Дополнительный текст | PROFIBUS-Center Netherlands |
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
| Наименование | Судостроение |
| Маркировка | DNV GL |
| Температура | B |
| Влажность | A |
| Вибрация | A |
| EMC | B |
| Ограда | Required protection according to the Rules shall be provided upon installation on board |
10. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Ударопрочность | 15г во всех направлениях, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 150 Гц |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27230200 |
| ECl@ss 4.1 | 27230200 |
| ECl@ss 5.0 | 27230200 |
| ECl@ss 5.1 | 27230200 |
| ECl@ss 6.0 | 27230200 |
| ECl@ss 7.0 | 19170114 |
| ECl@ss 8.0 | 19170114 |
| ECl@ss 9.0 | 19170114 |
13. ETIM
| ETIM 2.0 | EC001423 |
| ETIM 3.0 | EC001423 |
| ETIM 4.0 | EC001423 |
| ETIM 5.0 | EC001467 |
| ETIM 6.0 | EC001467 |
| ETIM 7.0 | EC001467 |
14. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43201553 |
| UNSPSC 18.0 | 43223323 |
| UNSPSC 19.0 | 43223323 |
| UNSPSC 20.0 | 43223323 |
| UNSPSC 21.0 | 43223323 |
Характеристики
Бренд
Phoenix Contact
