Преобразователь оптоволоконного интерфейса PSI-MOS-RS422/FO1300 E

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF158345

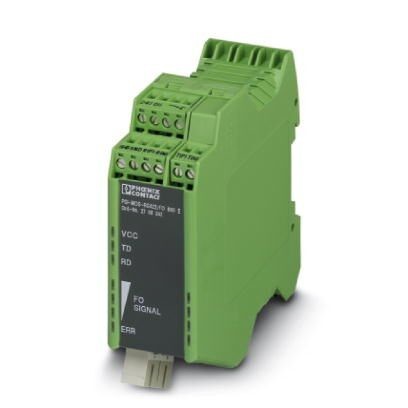

Преобразователь оптоволоконного интерфейса PSI-MOS-RS422/FO1300 E
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:337775.07
Описание
Характеристики

Оптический конвертер с функцией оптической диагностики и контактом аварийного сигнала, для интерфейсов RS-422 / RS-485 (4-проводн.) / INTERBUS со скоростью передачи до 2 Мбит/с, оконечное устройство с оптическим интерфейсом (SC-Duplex), 1300 нм, для стекловолоконного кабеля


Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Интерфейсы
7. Оптический интерфейс LWL
8. Цифровые выходы
9. Соответствие / сертификаты
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
Ограничение износаЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина35 мм
Высота105 мм
Глубина103 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации)-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)30 % ... 95 % (без выпадения конденсата)
Высота≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте)
Степень защитыIP20
ПомехоустойчивостьEN 61000-6-2 2005
4. Общие сведения
Каналы связи2 (1/1) RD, TD, полный дуплекс
Битовое искажение, вход± 35 % (Допускается)
Битовое искажение, выход
Гальваническая развязкаVCC // RS-422
Испытательное напряжение, интерфейс передачи данных / питание1, 5 кВeff (50 Гц, 1 мин)
Электромагнитная совместимостьСоответствует Директиве по ЭМС 89/336/EWG
Излучение помехEN 55011
Вес нетто190, 68 г
Материал корпусаPA 6.6-FR
Цветзеленый
Среднее время безотказной работы544 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день))
113 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день))
5. Питание
Номинальное напряжение питания24 В  DC (согласно UL)
Диапазон напряжения питания18 В  DC ... 32 В  DC
Потребляемый ток, типовой110 мА (24 В DC)
Тип подключенияВставные винтовые клеммы COMBICON
6. Интерфейсы
Интерфейс 1Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1
Режим работыдуплексный режим
Тип подключениявставные винтовые клеммы
Среда передачиМедь
Дальность передачи≤ 1000 м (в зависимости от скорости передачи данных, с экранированными витыми парами)
Сечение жесткого проводника мин.0, 2 мм²
Сечение жесткого проводника макс.2, 5 мм²
Сечение гибкого проводника мин.0, 2 мм²
Сечение гибкого проводника макс.2, 5 мм²
Сечение провода AWG мин.24
Сечение провода AWG макс.14
Скорость последовательной передачи данных≤ 2 Мбит/с
7. Оптический интерфейс LWL
Количество каналов1
Длина волны1300 нм
Дальность передачи, включ. системный резерв 3 дБ27 км (с F-G 50/125 0, 7 дБ/км при 1300 нм)
22 км (c F-G 62, 5/125 0, 8 дБ/км при 1300 нм)
45 км (с F-E 9/125 0, 4 дБ/км при 1300 нм)
Среда передачиМногомодовый стекловолоконный кабель
Одномодовое стекловолокно
Протокол передачипрозрачный протокол для интерфейса RS-422
Тип подключенияSC-Duplex
8. Цифровые выходы
Наименование, выходРелейный выход
Описание выходовВыход сигнала о неисправности
Количество выходов1
Максимальное напряжение переключения60 В  DC
42 В  AC
Макс. ток продолжительной нагрузки1 A
9. Соответствие / сертификаты
НаименованиеCE
МаркировкаСоответствует требованиям ЕС
НаименованиеATEX
Маркировка II 3 G Ex nA nC IIC T4 Gc X
Дополнительный текстСоблюдать особые указания по монтажу в документации!
НаименованиеUL, США / Канада
Маркировка508 Listed
508 Recognized
НаименованиеИспытание вредными газами
МаркировкаISA-S71.04-1985 G3 Harsh Group A
НаименованиеСудостроение
МаркировкаDNV GL
ТемператураB
ВлажностьA
ВибрацияA
EMCB
ОградаRequired protection according to the Rules shall be provided upon installation on board
10. Стандарты и предписания
Электромагнитная совместимостьСоответствует Директиве по ЭМС 89/336/EWG
Тип испытанияВибростойкость соотв. EN  60068-2-6/IEC  60068-2-6
Данные испытания5г, 10 ... 150 Гц, 2, 5 ч, в направлении XYZ
Тип испытанияУдаропрочность согласно EN  60068-2-27/МЭК  60068-2-27
Данные испытания15г, продолжительность 11 мс, ударный импульс полусинусоида
Излучение помехEN 55011
ПомехоустойчивостьEN 61000-6-2 2005
Материалы, не ухудшающие свойств при попадании на них лаков и красоксогласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0
Подключение согласно стандартуCUL
Стандарты / нормативные документыEN 61000-4-2
Разряд между контактами± 6 кВ
Стандарты / нормативные документыEN  61000-4-3
EN  61000-4-4
ПримечанияКритерий B
Стандарты / нормативные документыEN  61000-4-5
Сигнал± 1 кВ
Стандарты / нормативные документыEN 55011
EN  61000-4-6
Ударопрочность15г во всех направлениях, согласно МЭК 60068-2-27
Вибрация (при эксплуатации)соотв. МЭК  60068-2-65г, 150  Гц
11. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
12. eCl@ss
ECl@ss 4.027230200
ECl@ss 4.127230200
ECl@ss 5.027230200
ECl@ss 5.127230200
ECl@ss 6.019179200
ECl@ss 7.019179290
ECl@ss 8.019179290
ECl@ss 9.019170114
13. ETIM
ETIM 2.0EC001423
ETIM 3.0EC001423
ETIM 4.0EC001423
ETIM 5.0EC000310
ETIM 6.0EC001467
ETIM 7.0EC001467
14. UNSPSC
UNSPSC 6.0130211506
UNSPSC 7.090139121008
UNSPSC 1139121008
UNSPSC 12.0139121008
UNSPSC 13.243222604
UNSPSC 18.043223323
UNSPSC 19.043223323
UNSPSC 20.043223323
UNSPSC 21.043223323
