Описание

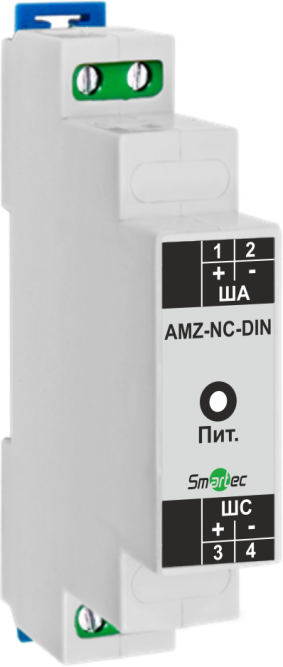

Адресный модуль AMZ-NC-DIN предназначен для формирования адреса и опроса шлейфа с любыми контактными извещателями или датчиками, не имеющими собственного токопотребления, с нормально-замкнутыми контактами. С помощью модуля AMZ-NC-DIN неадресная линия подключается в адресную линию "ША". Причем ее длина может достигать 50 м.
Обновлённая версия SF-AMZ-1-NC-DIN и АМТШ под требования СП 484.1311500.2020
Технические характеристики
Обновлённая версия SF-AMZ-1-NC-DIN и АМТШ под требования СП 484.1311500.2020
- Подключение одной неадресной линии с группой извещателей/датчиков с НЗ-контактами
- Максимальное число извещателей в линии – 20 шт.
- Максимальная длина линии – 50 м
- Контроль линии на обрыв и КЗ
- Возможность различать срабатывание одного или двух извещателей
- Работа с ППКиУ серии Vesta 01F
- Электропитание от адресной линии "ША"
- До 70 модулей в линии "ША"
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Количество подключаемых шлейфов | 1 | ||
| Количество подключаемых извещателей, не более | 20 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 1 | ||
| Максимальная длина линии до последнего извещателя | 50 м | ||
| Ток, потребляемый от адресного шлейфа во всех режимах, не более | 4 мА | ||
| Диапазон рабочих температур | от -10 до +50 °С | ||
| Максимальная рабочая влажность | 95% при 40 °С | ||
| Степень защиты оболочки | IP40 | ||
| Габариты, не более | 18 х 90 х 62 мм | ||
| Масса, не более | 0,3 кг | ||
| Конструктивное исполнение | Корпус на DIN-рейку | ||
| Сечение зажимаемого провода | 0,12 - 2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
