Описание

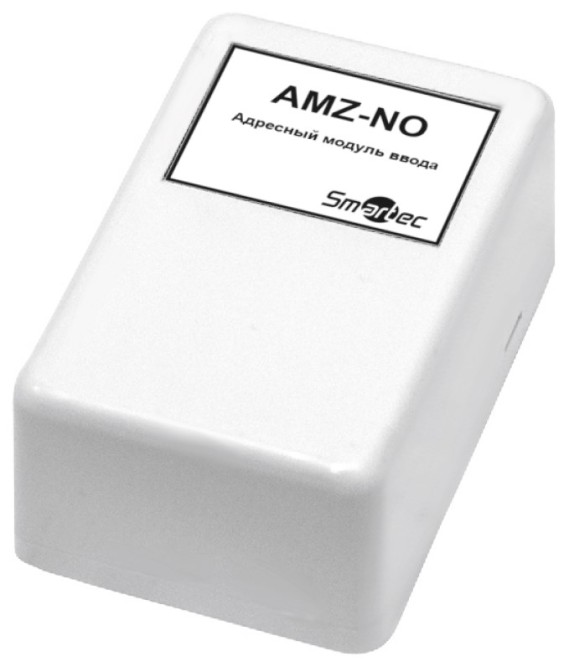

Адресный модуль AMZ-NO предназначен для формирования адреса и опроса шлейфа с дымовыми/тепловыми извещателями или любыми контактными датчиками, имеющими собственное токопотребление, с нормально-разомкнутыми контактами. С помощью модуля AMZ-NO неадресная линия подключается в адресную линию "ША". Причем ее длина может достигать 50 м.
Обновлённая версия SF-AMZ-1-NO и АМДШ под требования СП 484.1311500.2020
Технические характеристики
Обновлённая версия SF-AMZ-1-NO и АМДШ под требования СП 484.1311500.2020
- Подключение одной неадресной линии с группой дымовых извещателей/извещателей с НО-контактами
- Подключение дымовых извещателей с суммарным током потребления до 0,6 мА либо до 20 извещателей с НО-контактами
- Максимальная длина линии – 50 м
- Контроль линии на обрыв и КЗ
- Возможность различать срабатывание одного или двух извещателей
- Работа с ПКП серии Vesta-01F
- Электропитание от адресной линии ППКиУ Vesta
- До 75 модулей в линии ППКиУ Vesta
- 2 исполнения для различных условий окружающей среды
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Вариант исполнения | AMZ-NO-IP30 | AMZ-NO-IP54 | |
| Количество подключаемых шлейфов | 1 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 1 | ||
| Суммарный ток потребления подключаемых извещателей в дежурном режиме, не более | 0,6 мА | ||
| Максимальная длина линии до последнего извещателя | 50 м | ||
| Ток, потребляемый от адресного шлейфа, не более В дежурном режиме При срабатывании извещателя | 3,2 мА 11 мА | ||
| Диапазон рабочих температур | от -10 до +50 °С | от -40 до +60 °С | |
| Максимальная рабочая влажность | 95% при 40 °С | 97% при 40 °С | |
| Степень защиты оболочки | IP30 | IP54 | |
| Габариты, не более | 70 х 45 х 30 мм | 65 х 65 х 50 мм | |
| Масса, не более | 0,3 кг | 0,4 кг | |
| Конструктивное исполнение | Пластиковый корпус | ||
| Сечение зажимаемого провода | 0,12 - 2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
