Описание

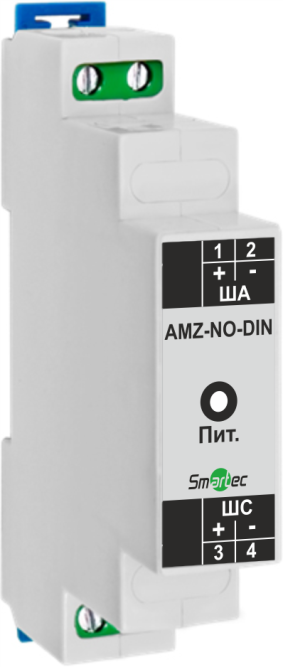

Адресный модуль AMZ-NO-DIN предназначен для формирования адреса и опроса шлейфа с дымовыми/тепловыми извещателями или любыми контактными датчиками, имеющими собственное токопотребление, с нормально-разомкнутыми контактами. С помощью модуля AMZ-NO-DIN неадресная линия подключается в адресную линию "ША".
Обновлённая версия SF-AMZ-1-NO-DIN и АМДШ под требования СП 484.1311500.2020
Технические характеристики
Обновлённая версия SF-AMZ-1-NO-DIN и АМДШ под требования СП 484.1311500.2020
- Подключение одной неадресной линии с группой извещателей/датчиков с НО-контактами
- Подключение извещателей с суммарным током потребления линии не более 0,6 мА либо до 20 извещателей/датчиков с НО-контактами
- Максимальная длина линии – 50 м
- Контроль линии на обрыв и КЗ
- Возможность различать срабатывание одного или двух извещателей
- Работа с ППКиУ серии Vesta 01F
- Электропитание от адресной линии "ША"
- До 75 модулей в линии "ША"
- Монтаж на DIN-рейку
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Количество подключаемых шлейфов | 1 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 1 | ||
| Суммарный ток потребления подключаемых извещателей в дежурном режиме, не более | 0,6 мА | ||
| Максимальная длина линии до последнего извещателя | 50 м | ||
| Ток, потребляемый от адресного шлейфа, не более В дежурном режиме При срабатывании извещателя | 3,2 мА 11 мА | ||
| Диапазон рабочих температур | от -10 до +50 °С | ||
| Максимальная рабочая влажность | 95% при 40 °С | ||
| Степень защиты оболочки | IP40 | ||
| Габариты, не более | 18 х 90 х 62 мм | ||
| Масса, не более | 0,3 кг | ||
| Конструктивное исполнение | Корпус на DIN-рейку | ||
| Сечение зажимаемого провода | 0,12 - 2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
