Описание

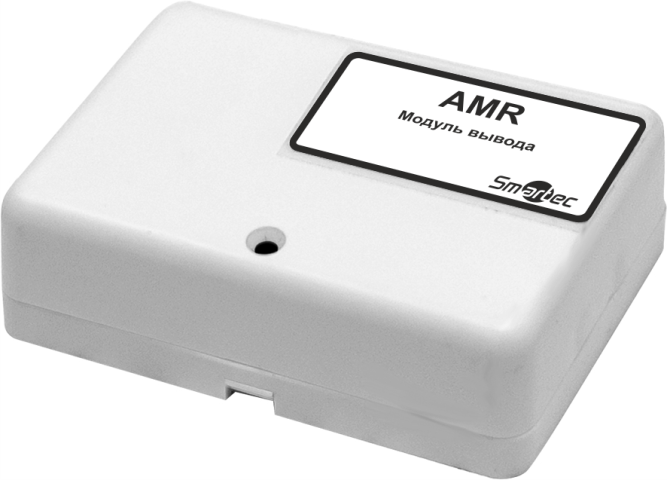

Адресный модуль AMR предназначен для управления исполнительными устройствами с коммутируемым током до 5 А в составе ППКиУ серии Vesta 01F. Обеспечивает контроль выхода линии управления с подключенными к ней исполнительными устройствами по схеме "нормально-разомкнутая цепь" на обрыв, КЗ и пропадание питания. Адресный модуль подключается в адресный шлейф прибора "ША".
Обновлённая версия SF-AMR-1 и АМР под требования СП 484.1311500.2020
Технические характеристики
Обновлённая версия SF-AMR-1 и АМР под требования СП 484.1311500.2020
- Управление исполнительными устройствами
- Коммутируемый ток до 5 А
- Работа с ППКиУ серии Vesta 01F
- Контроль линии управления на обрыв, КЗ и пропадание питания
- Электропитание от адресной линии "ША"
- 2 исполнения для различных условий окружающей среды
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Вариант исполнения | AMR-IP30 | AMR-IP54 | |
| Количество управляемых выходов | 1 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 1 | ||
| Ток, потребляемый от адресного шлейфа, не более | 1,5 мА | ||
| Максимальное напряжение, коммутируемое выходными контактами | Переменное - 250 В, постоянное - 100 В | ||
| Максимальный ток, коммутируемый выходными контактами | 5 А | ||
| Проверочный ток, не более | 1 мА | ||
| Диапазон рабочих температур | от -10 до +50 °С | от -40 до +60 °С | |
| Максимальная рабочая влажность | 95% при 40 °С | 97% при 40 °С | |
| Степень защиты оболочки | IP30 | IP54 | |
| Габариты, не более | 90 х 56 х 30 мм | 100 х 100 х 50 мм | |
| Масса, не более | 0,3 кг | 0,4 кг | |
| Конструктивное исполнение | Пластиковый корпус | ||
| Сечение зажимаемого провода | 0,12 - 2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
