Описание

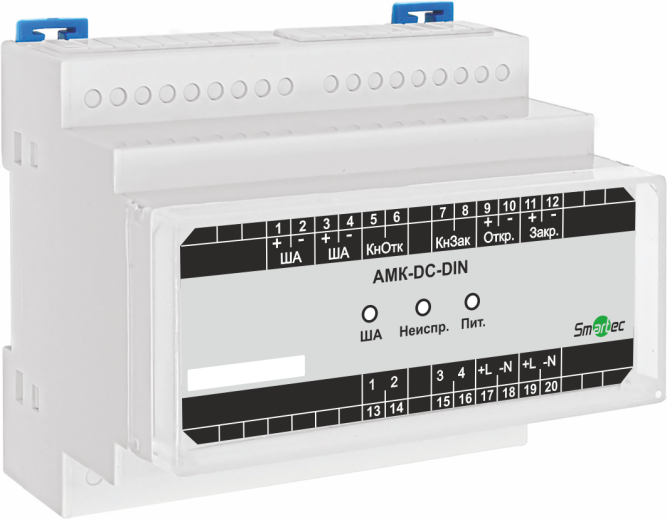

Адресный модуль управления АМK-DC-DIN используется в адресной линии «ША» для управления реверсивным и другими типами электроприводов исполнительных устройств (клапана, задвижки, шторы и т.п.) с контролем целостности управляемой цепи.
Технические характеристики
- Управление клапанами дымоудаления, ОЗК, противопожарными шторами и т.д. (2 выхода)
- Работа с ППКиУ серии Vesta 01F
- Коммутируемый ток до 5 А
- Контроль целостности управляемой цепи
- Возможность подключения кнопок ручного управления
- Электропитание от адресной линии «ША»
- Монтаж на DIN-рейку
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Количество управляемых выходов | 2 | ||
| Количество входов | 4 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 1 | ||
| Ток, потребляемый от адресной линии "ША", не более | 1,5 мА | ||
| Напряжение питания постоянного тока, не более | 30 В | ||
| Максимальный выходной ток | 5 А | ||
| Проверочный ток, не более | 2,5 мА | ||
| Проверочное напряжение, не более | 3,5 В | ||
| Диапазон рабочих температур | от -10 до +50 °С | ||
| Максимальная рабочая влажность | 95% при 40 °С | ||
| Степень защиты оболочки | IP40 | ||
| Габариты, не более | 105 х 88 х 58 мм | ||
| Масса, не более | 0,3 кг | ||
| Конструктивное исполнение | Пластиковый низкопрофильный корпус на DIN-рейку типа OKW | ||
| Сечение зажимаемого провода | 0,12–2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
