Описание

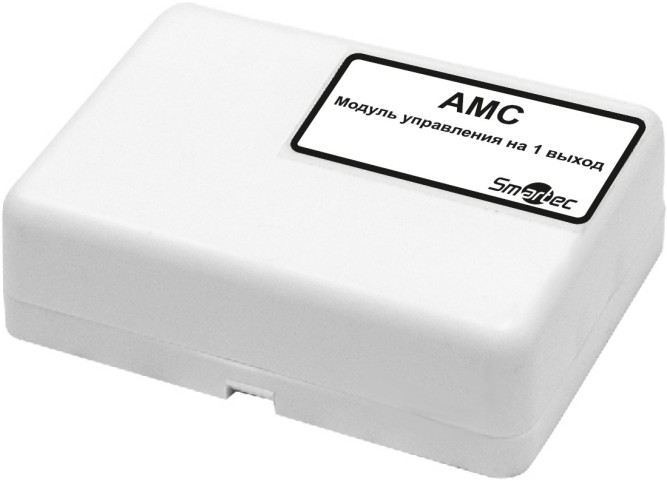

Адресный модуль управления AMС используется в адресной линии "ША" для управления исполнительными устройствами (световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами) с контролем линии на обрыв и КЗ.
Обновлённая версия SF-AMС-11-3 и АМУ под требования СП 484.1311500.2020
Технические характеристики
Обновлённая версия SF-AMС-11-3 и АМУ под требования СП 484.1311500.2020
- Управление световыми и звуковыми оповещателями
- Работа с ППКиУ серии Vesta 01F
- Ток, выдаваемый в цепь нагрузки от внешнего источника, 2 A
- Ток, выдаваемый в цепь нагрузки от адресной линии «ША» (исполнение AMC-IP30), до 20 мА
- Контроль цепи управления на обрыв и КЗ
- 2 исполнения для различных условий окружающей среды
- Электропитание от внешнего источника/ адресной линии ППКиУ
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Вариант исполнения | AMC-IP30 | AMC-IP54 | |
| Количество управляемых выходов | 1 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 1 | ||
| Ток, потребляемый от адресного шлейфа при питании от шлейфа, не более | 22 мА | - | |
| Ток, потребляемый от адресного шлейфа при внешнем источнике питания, не более | 2 мА | 2 мА | |
| Напряжение внешнего источника питания | 10 – 30 В | ||
| Ток, выдаваемый в цепь оповещателей от внешнего источника питания, не более | 2000 мА | ||
| Ток, выдаваемый в цепь оповещателей от адресного шлейфа, не более | 20 мА | ||
| Ток проверки целостности цепи питания оповещателей, не более | 0,3 мА | ||
| Выходное напряжение в цепь оповещателей от внешнего источника | Uвн. - 1 | ||
| Выходное напряжение в цепь оповещателей без применения внешнего источника | 11…13 В | ||
| Диапазон рабочих температур | от -10 до +50 °С | от -40 до +60 °С | |
| Максимальная рабочая влажность | 95% при 40 °С | 97% при 40 °С | |
| Степень защиты оболочки | IP30 | IP54 | |
| Габариты, не более | 90 х 56 х 30 мм | 100 х 100 х 50 мм | |
| Масса, не более | 0,3 кг | 0,4 кг | |
| Конструктивное исполнение | Пластиковый корпус | ||
| Сечение зажимаемого провода | 0,12 - 2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
