Описание

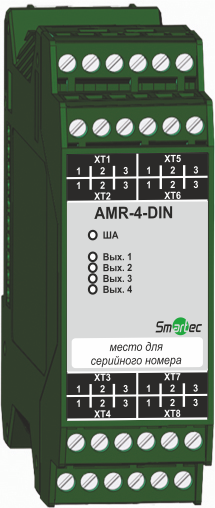

Адресный модуль AMR-4-DIN предназначен для управления 4 исполнительными устройствами и подключается в адресный шлейф "ША".
Обновлённая версия SF-AMR1-04-DIN и АМ-04 под требования СП 484.1311500.2020
Технические характеристики
Обновлённая версия SF-AMR1-04-DIN и АМ-04 под требования СП 484.1311500.2020
- Управление 4 исполнительными устройствами
- Коммутируемый выходными контактами ток до 5 А
- Работа с ППКиУ серии Vesta 01F
- Контроль линии на обрыв, КЗ и пропадание питания
- Электропитание от адресной линии "ША"
- Монтаж на DIN-рейку
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Количество управляемых выходов | 4 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 4 | ||
| Ток, потребляемый от адресного шлейфа, не более | 7 мА | ||
| Максимальное напряжение, коммутируемое выходными контактами | Переменное 250 В постоянное 100 В | ||
| Максимальный ток, коммутируемый выходными контактами | Переменный, при напряжении 250 В 5 А постоянный, при напряжении 30 В 5 А | ||
| Проверочный ток, не более | 1 мА | ||
| Напряжение в коммутируемой цепи постоянное или переменное, не более | 250 В | ||
| Диапазон рабочих температур | от -40 до +50 °С | ||
| Максимальная рабочая влажность | 95% при 40 °С | ||
| Степень защиты оболочки | IP40 | ||
| Габариты, не более | 35 х 99 х 114 мм | ||
| Масса, не более | 0,5 кг | ||
| Конструктивное исполнение | Корпус на DIN-рейку ME35 PHOENIX CONTACT | ||
| Сечение зажимаемого провода | 0,12–2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
