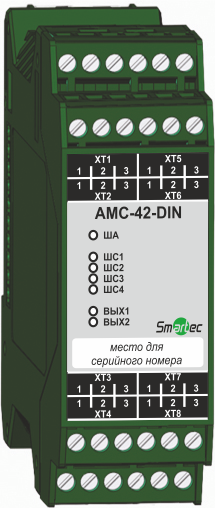

Обновлённая версия SF-AMС1-42-DIN и АМ-42 под требования СП 484.1311500.2020
- Управление КДУ, ОЗК, противопожарными шторами и т.д. (2 выхода)
- Коммутируемый выходной ток до 5 А
- Подключение до 4 шлейфов с НО- или НЗизвещателями (датчиками)
- Работа с ППКиУ серии Vesta 01F
- Контроль линий управления на обрыв, КЗ и пропадание питания
- Контроль линий, подключенных ко входу, на обрыв и КЗ
- Электропитание от адресной линии ППКиУ "ША"
- Монтаж на DIN-рейку
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Количество входов | 4 | ||
| Количество управляемых выходов | 2 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 6 | ||
| Количество извещателей, подключаемых к одному входу, не более | с НО-контактами | с НЗ-контактами | |
|
| 3 | 10 | |
| Ток, потребляемый от адресной линии «ША», не более | 7 мА |
| |
| Импульсное напряжение на извещателе, не более | 21 В |
| |
| Импульсный ток через извещатель, не более | 22 мА |
| |
| Напряжение питания, не более | 250 В переменного тока | 100 В постоянного тока | |
| Максимальный выходной ток (при напряжении 250 В) | переменный, при напряжении 250 В | постоянный, при напряжении 30 В | |
|
| 5 А | 5 А | |
| Диапазон рабочих температур | от -40 до +50 °С | ||
| Максимальная рабочая влажность | 95% при 40 °С | ||
| Степень защиты оболочки | IP40 | ||
| Габариты, не более | 35 х 99 х 114 мм | ||
| Масса, не более | 0,5 кг | ||
| Конструктивное исполнение | Корпус на DIN-рейку ME35 PHOENIX CONTACT | ||
| Сечение зажимаемого провода | 0,12 – 2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
