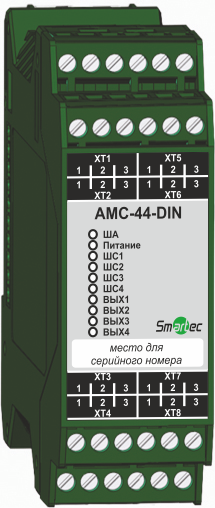

Обновлённая версия SF-AMZ1-40-DIN и АМ-40 под требования СП 484.1311500.2020
- Подключение до 4 шлейфов с извещателями (4 входа)
- Управление 4 исполнительными устройствами
- Контроль линий управления на обрыв, КЗ и пропадание питания
- Контроль линий, подключенных ко входу, на обрыв и КЗ
- Работа с ППКиУ серии Vesta 01F
- Электропитание от адресной линии ША
- Монтаж на DIN-рейку
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Количество входов (ШС) | 4 | ||
| Количество управляемых выходов | 4 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 8 | ||
| Ток, потребляемый от адресного шлейфа, не более | 2 мА | ||
| Напряжение внешнего источника питания Uвн | 10–28 В (Uвн) | ||
| Ток, потребляемый от внешнего источника питания при выключенных выходах, не более | 200 мА | ||
| Суммарный ток потребления подключаемых извещателей в дежурном режиме к одному ШС, не более | 3 мА | ||
| Постоянное напряжение на входах ШС | В дежурном режиме при оконечном элементе 4,7 кОм + 5% 18–22 В при обрыве ШС 26–28 В | ||
| Напряжение на включенном выходе | Uвн -3 | ||
| Максимальный ток на выходе, не более | 2000 мА | ||
| Ток проверки целостности цепи, подключенной к выходу, не более | 0,3 мА | ||
| Диапазон рабочих температур | от -40 до +50 °С | ||
| Максимальная рабочая влажность | 95% при 40 °С | ||
| Степень защиты оболочки | IP40 | ||
| Габариты, не более | 35 х 99 х 114 мм | ||
| Масса, не более | 0,5 кг | ||
| Конструктивное исполнение | Корпус на DIN-рейку ME35 PHOENIX CONTACT | ||
| Сечение зажимаемого провода | 0,12–2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
