- Подключение приборов Vesta 01F к внешним техническим устройствам
- Связь с устройствами по протоколу Modbus RTU
- Электропитание модуля от внешнего источника 10…29 В
- Исполнение на DIN-рейку
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|

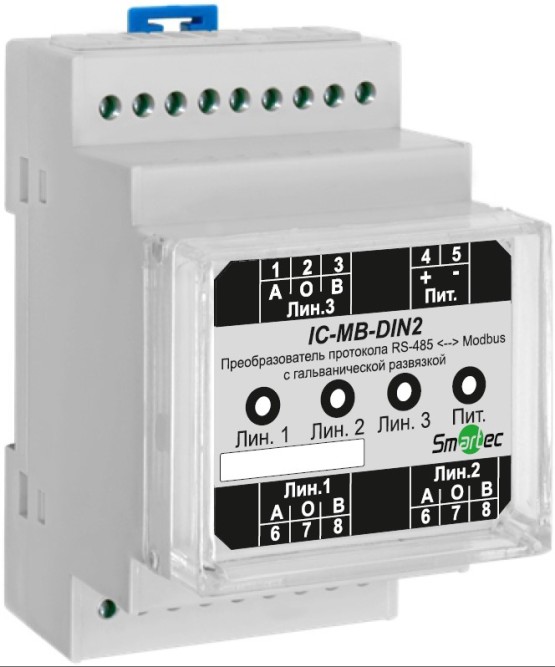

| Модель | IC-MB-DIN1 (не выпускается) | IC-MB-DIN2 | |
| Количество портов RS-485 | 3 | ||
| Уровни и нагрузочная способность линии RS-485 | Соответствует стандарту RS-485 | ||
| Адрес модуля Modbus, установленный по умолчанию | 03 | ||
| Параметры обмена Modbus | протокол Modbus-RTU режим работы slave скорость обмена 19200 бит/сек проверка четности нет стоповый бит 1 | ||
| Внешнее напряжение питания | 10 ... 29 В | ||
| Потребляемый ток от внешнего источника с номинальным напряжением | 12 В, не более 120 мА 24 В, не более 60 мА | ||
| Диапазон рабочих температур | от -40 до +50 °С | от -10 до +50 °С | |
| Максимальная рабочая влажность | 95% при 40 °С | ||
| Степень защиты оболочки | IP40 | ||
| Масса, не более | 0,3 кг | ||
| Габаритные размеры, не более | 18 х 99 х 114 мм | 53 х 88 х 58 мм | |
| Конструктивное исполнение | Пластиковый высокопрофильный корпус на DIN-рейку | Пластиковый низкопрофильный корпус на DIN-рейку | |
| Сечение зажимаемого провода | 0,12 – 2,5 кв. мм | ||
| Средний срок службы, не менее | 10 лет | ||
