Описание

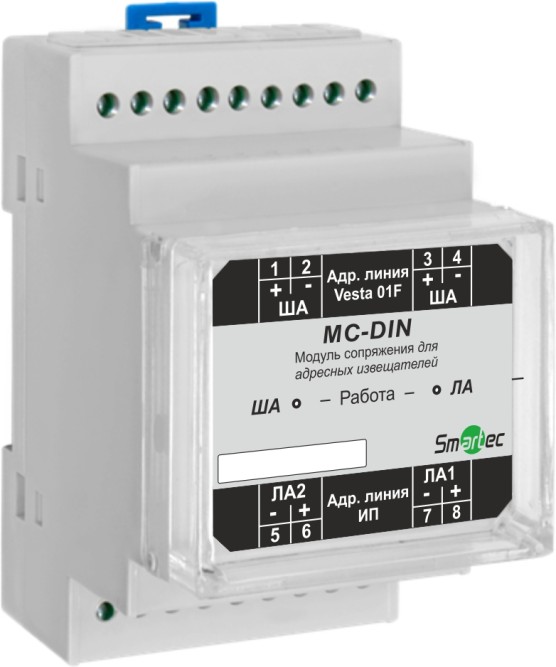

Модуль сопряжения MC-DIN предназначен для формирования одной кольцевой адресной линии "ЛА", в которую подключаются до 60 адресных ИП серии Vesta.
Технические характеристики
- Поддерживает до 60 адресных извещателей Vesta
- Совместим с ППКиУ серии Vesta 01F
- Подключается в адресный шлейф "ША"
- Формирует 2-проводную адресную кольцевую линию "ЛА" до 500 м
- Контроль линии на обрыв
- Встроенный изолятор КЗ адресной линии "ША"
- Электропитание от адресного шлейфа "ША"
- Монтаж на DIN-рейку
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Количество формируемых адресных линий | 1 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 61 | ||
| Количество адресных извещателей Vesta, подключаемых к MC-DIN, не более | 60 | ||
| Количество изоляторов ISO-MC в адресной линии, не более | 30 | ||
| Напряжение в адресной линии, не более | 20 В | ||
| Ток, потребляемый от адресного шлейфа, не более | 20 мА | ||
| Сечение зажимаемого провода | 0,12 - 2,5 кв. мм | ||
| Диапазон рабочих температур | от -10 до +50 °С | ||
| Максимальная рабочая влажность | 95% при 40 °С | ||
| Степень защиты оболочки | IP40 | ||
| Исполнение корпуса | Пластиковый низкопрофильный корпус на DIN-рейку | ||
| Габариты, не более | 53 х 88 х 58 мм | ||
| Масса, не более | 0,3 кг | ||
| Средний срок службы, не менее | 10 лет | ||
