Описание

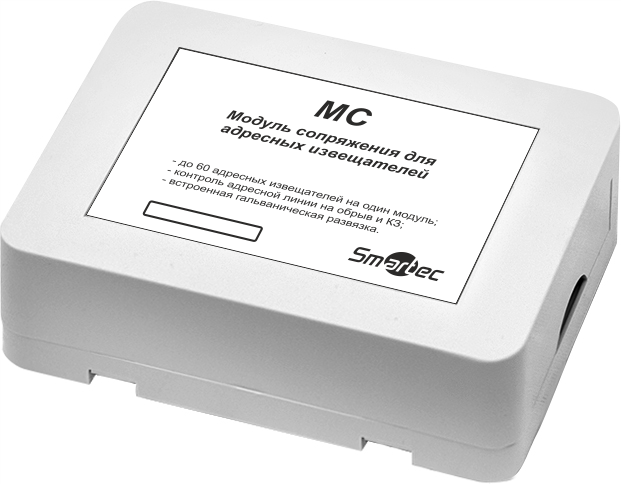

Модуль сопряжения MC предназначен для формирования одной кольцевой адресной линии "ЛА", в которую подключаются до 60 адресных ИП серии Vesta.
Обновлённая версия SF-CM-1 под требования СП 484.1311500.2020
Технические характеристики
Обновлённая версия SF-CM-1 под требования СП 484.1311500.2020
- Поддерживает до 60 адресных извещателей Vesta
- Совместим с ППКиУ серии Vesta 01F
- Подключается адресную линию "ША"
- Формирует 2-проводную адресную кольцевую линию "ЛА" до 500 м
- Контроль линии на обрыв и КЗ
- Встроенный изолятор КЗ адресной линии
- Электропитание от адресной линии "ША"
- 2 исполнения для различный условий среды
Технические характеристики
| Параметры | Значения | ||
|---|---|---|---|
| Вариант исполнения | MC-V-IP30 | MC-V-IP54 | |
| Количество формируемых адресных линий | кольцевых - 1, радиальных - 2 | ||
| Количество адресов, занимаемых в адресном пространстве прибора | 61 | ||
| Количество адресных извещателей Vesta, подключаемых к MC, не более | 60 | ||
| Количество изоляторов ISO-MC в адресной линии, не более | 30 | ||
| Напряжение в адресной линии, не более | 20 В | ||
| Ток, потребляемый от адресного шлейфа, не более | 20 мА | ||
| Сечение зажимаемого провода | 0,12–2,5 кв. мм | ||
| Диапазон рабочих температур | от -10 до +50 °С | от -40 до +60 °С | |
| Степень защиты оболочки | IP30 | IP54 | |
| Исполнение корпуса | Пластиковый | ||
| Габариты, не более | 103 х 75 х 36 мм | 100 х 100 х 50 мм | |
| Масса, не более | 0,5 кг | ||
| Средний срок службы, не менее | 10 лет | ||
