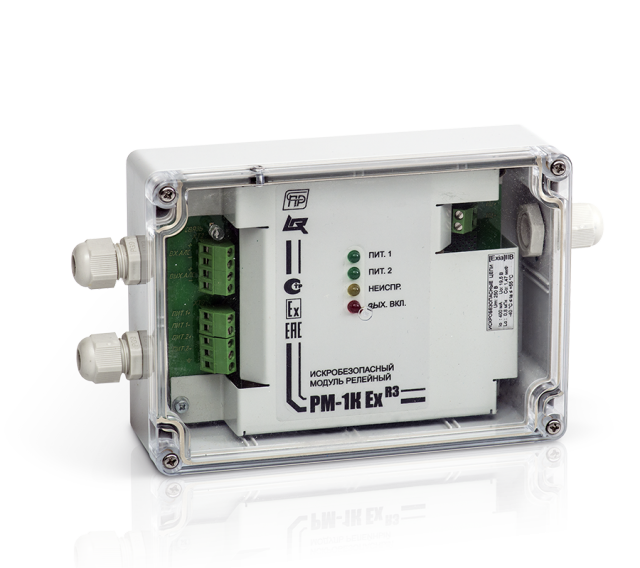

РМ-1К Ex-R3

Релейный модуль РМ-1К Ex-R3 является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска уровня «ia» и выпускается в двух вариантах исполнения, отличающихся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты «[Exiа]IIВ».
Соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон помещений и наружных установок.
Модуль осуществляет информационный обмен по двухпроводной АЛС. АЛС гальванически развязана от источников питания модуля.
Ток, потребляемый модулем от АЛС – не более 0,3 мА.

Релейный модуль РМ-1К Ex-R3 имеет два режима работы

• «Режим контроля» - модуль обеспечивает контроль пусковой цепи на обрыв и замыкание малым током обратной полярности и световую индикацию неисправности пусковой цепи желтым светодиодом «НЕИСПР.».
• «Режим пуска» - модуль обеспечивает выдачу в нагрузку пусковой цепи прямого напряжения и светодиодную индикацию пуска.

Параметр	Значение
Напряжение питания, В	от 10 до 14 или от 20 до 28
Ток потребления от АЛС, мА, не более	0.3
Маркировка взрывозащиты	[Exiа]IIB
Параметры искробезопасной электрической цепи максимальное выходное напряжение, В	19.5
Параметры искробезопасной электрической цепи максимальный выходной ток, мА	0.4
Параметры искробезопасной электрической цепи максимальная внешняя емкость, мкФ	1.4
Параметры искробезопасной электрической цепи максимальная внешняя индуктивность, мГн	0.8
Ток потребления в режиме пуска при напряжении 12 В, А, не более	1.1
Ток потребления в режиме пуска при напряжении 24 В, А, не более	0.55
Степень защиты оболочки	IP65
Масса, кг, не более	0.5
Ширина, мм, не более	220
Высота, мм, не более	125
Глубина, мм, не более	55
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -40 до +55
