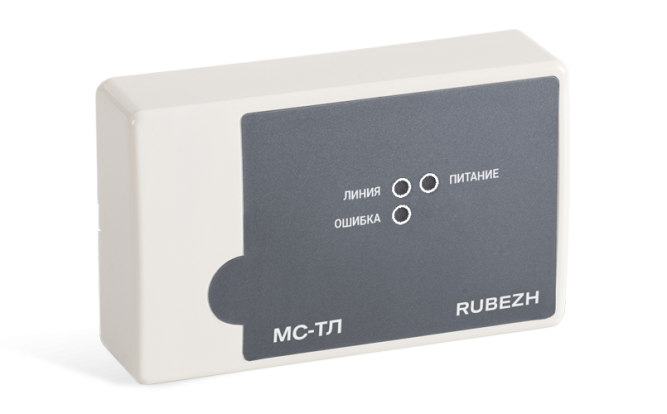

Модуль сопряжения МС-ТЛ обеспечивает
- подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов для приема сообщений о событиях, происходящих в системе
- подключение в телефонную линию для передачи сообщений,полученных от ППКП тм РУБЕЖ
- светодиодную индикацию наличия связи и режимов работы.
Устройство обеспечивает передачу извещений по четырем независимым направлениям – телефонным номерам. Телефонный номер задается цифрами, буквами и служебными символами
- цифры 0, 1…9 – для указания номера телефона
- символы W – ожидание вызывного тона T – переход в режим тонального набора, p – пауза 2 с, P – пауза 8 с, * – переключение в тональный режим.
Устройство работает на линиях с напряжением от 20 до 60 В. Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.
Поступающие от ППКП извещения записываться в специальный журнал извещений, откуда передаются по телефонной линии по мере установления связи. Емкость журнала – не менее 50 извещений. Устройство обеспечивает контроль исправности телефонной линии по наличию вызывного тона 425 Гц и/или линейного напряжения. Автоматическая периодическая посылка тестового сообщения «Исправен» по телефонной линии в заданных направлениях.
| Параметр | Значение |
|---|---|
| Питание | От источника питания |
| Напряжение питания, В | от 9 до 14 |
| Интерфейсы для обмена информацией | USB RS-485 Телефонная линия |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Емкость журнала | 150 |
| Максимальная потребляемая мощность, Вт, не более | 3 |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 84 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от 0 до +45 |
