МС-Е

Модуль сопряжения МС-Е обеспечивает

• подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы
• подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485
• светодиодную индикацию наличия связи приборов с компьютером.

Питание модуля МС-Е осуществляется как от внешнего источника питания напряжением от 10 до 28 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Параметры работы по Ethernet-каналу

• скорость передачи – 100 Мбит/с
• режим передачи данных – full-duplex
• используемый протокол – UDP
• максимальное количество ПК для одновременного мониторинга системы, не более двух.

Скорость передачи данных по интерфейсу RS-485 выбирается из ряда 19200, 38400, 57600, 115200 бит/сек.

Время технической готовности МС-Е к работе после подключения – не более 3 секунд.

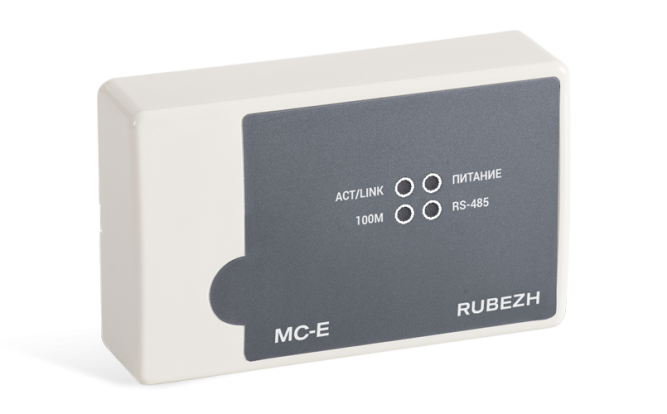

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.

Светодиодный индикатор «ПИТАНИЕ»

• светит непрерывно при наличии питания
• погашен при отсутствие питания.

Светодиодный индикатор «RS-485»

• мигает с периодом 1 с в сервисном режиме (обновление ПО, конфигурирование)
• погашен при отсутствии конфигурации
• трехкратное мигание при включении устройства.

Светодиодный индикатор «ACT/LINK»

• мигает при обмене, наличии связи по Ethernet-каналу
• погашен при отсутствии связи.

Светодиодный индикатор «100М»

• светит непрерывно при скорости обмена – 100 Мбит.
