Описание

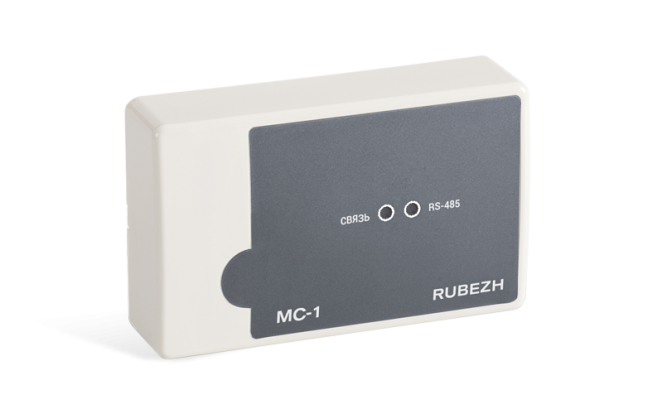

Модуль сопряжения МС-1 обеспечивает
- подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов к USB порту компьютера для управления и мониторинга системы
- подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS-485
- светодиодную индикацию наличия связи приборов с компьютером.
Функции модулей МС-1 и МС-2 идентичны. Отличие модулей МС-1 и МС-2 заключается в различном количестве выходов для подключения интерфейсов.
Питание модулей осуществляется от USB интерфейса компьютера. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС.
Светодиодный индикатор Связь
- при подключении USB, но при отсутствии обмена с программой мониторинга FireSec, мигает с частотой 1 Гц
- при наличии обмена с ПК мигает с частотой 5 Гц
- при потере связи с ПК – однократные вспышки с периодом 2 секунды.
Светодиодные индикаторы RS-485 «1» и «2»
- при отсутствии обмена с ПКП – не светятся
- при наличии обмена с ПКП мигают с частотой 10 Гц.
| Параметр | Значение |
|---|---|
| Питание | от USB ПК |
| Интерфейсы для обмена информацией | USB RS-485 |
| Длина кабеля интерфейса RS485, м, не более | 1000 |
| Длина кабеля интерфейса USB, м, не более | 2 |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 84 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +40 |
