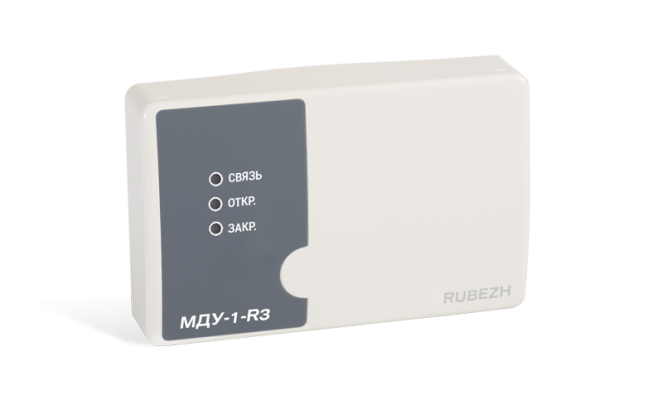

Модуль автоматики дымоудаления МДУ-1С-R3 предназначен для управления следующими типами приводов клапана
- реверсивный электромеханический привод
- электромеханический привод с возвратной пружиной
- электромагнитный привод с ручным возвратом заслонки в нормальное положение.
Модуль автоматики дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока величиной до 5 А или 230 В переменного тока величиной до 5А. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля.
МДУ-1С-R3 отличается от МДУ-1-R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны.
МДУ-1С-R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.
Модуль автоматики дымоудаления обеспечивает
- подключение всех основных типов приводов, используемых с клапанами дымоудаления
- подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки)
- передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода
- управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме
- контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода
- контроль на обрыв и КЗ цепей внешних кнопок ручного управления
- светодиодную индикацию режимов работы,положения заслонки, наличия связи с прибором
- возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».
Модуль автоматики дымоудаления МДУ-1С-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.
| Параметр | Значение |
|---|---|
| Напряжение питания, В | 24 В 220 В |
| Ток потребления от АЛС, мА, не более | 0.3 |
| Коммутируемый ток при напряжении 24В, А, не более | 5 |
| Коммутируемый ток при напряжении 230В, А, не более | 5 |
| Количество управляемых клапанов | 1 |
| Длина цепей концевых выключателей привода и цепей кнопок локального управления, м, не более | 30 |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 220 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
