Описание

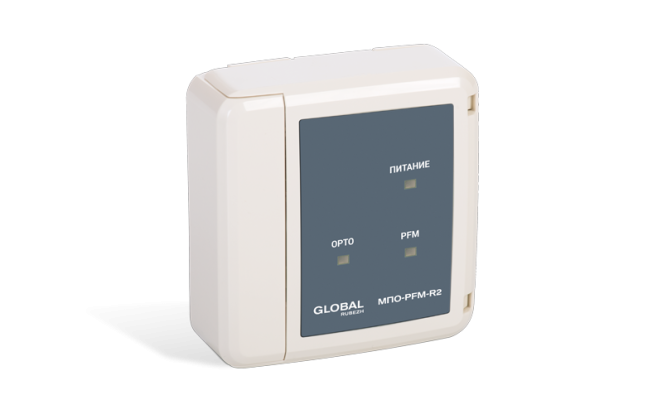

Модуль предназначен для подключения одномодового оптического кабеля (1310 нм) с разъемом типа ST.
Модуль выполняет следующие функции
- прием и передачу данных из линии PFM в оптоволоконную линию и обратно
- индикацию питания и наличия обмена данными.
Внутри корпуса к основанию прикреплена плата с электронными компонентами, закрытая экраном, служащим защитой от электромагнитных помех.
На плате модуля расположены
- клеммные колодки, служащие для подключения модуля к линии PFM, к внешнему источнику питания и к линии заземления
- 2 разъема типа ST для подключения к модулю одномодовых оптических кабелей
- индикаторы, отображающие текущее состояние модуля
- предохранитель 1 А.
| Параметр | Значение |
|---|---|
| Напряжение питания, В | От 10.5 до 28 |
| Ток потребления от внешнего источника | 0.15 |
| Длина оптической линии связи | 10 |
| Длина линии связи PFM | 10 |
| Степень защиты оболочки | IP20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 100 |
| Высота, мм, не более | 105 |
| Глубина, мм, не более | 40 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | От -20 до +70 |
