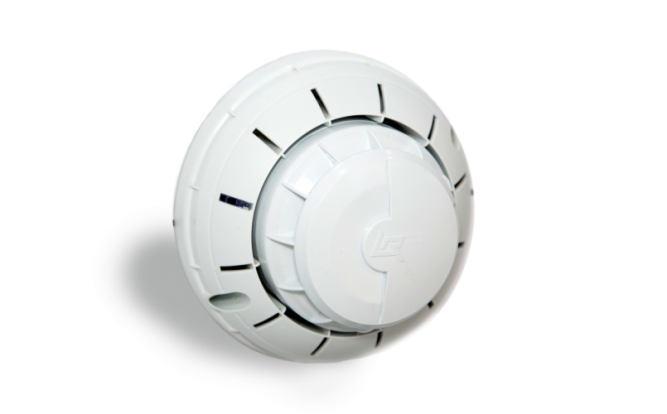

Изолятор короткого замыкания базовый МИБ-R2 представляет из себя пластиковый корпус с размещенной внутри платой изолятора. Внутрь корпуса устанавливается адресный извещатель, работающий по протоколу RS-R2.
Извещатель в комплект поставки МИБ-R2 не входит.
Изолятор короткого замыкания базовый МИБ-R2 является адресным устройством и в системе занимает 1 адрес.
Конструкция корпуса изолятора предотвращает затекание воды внутрь корпуса со стороны крепления к потолку и по кабелю АЛС внутрь устройства, обеспечивая дополнительную защиту изолятора и извещателя от капель воды.
Работа изолятора в АЛС прибора основана на его способности разрывать электрическую связь между клеммами «АЛС1» и «АЛС2» при обнаружении признаков короткого замыкания или повышенного токопотребления в отключаемой части АЛС.
Применение МИБ-R2 в АЛС позволяет
- разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке короткого замыкания. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором
- разрывать кольцевую АЛС в двух местах установки изоляторов, ближайших к точке короткого замыкания. Это локализует участок между изоляторами и оставляет работоспособными участки АЛС между выходами прибора и сработавшими изоляторами.
- удаленно отключать питание участков АЛС с помощью органов управления прибора.
| Параметр | Значение |
|---|---|
| Ток потребления от АЛС, мА, не более | 1.5 |
| Степень защиты оболочки | IР22 |
| Масса, г, не более | 200 |
| Высота, мм, не более | 42 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | От -20 до +70 |
