Модуль автоматики дымоудаления является адресным устройством и предназначен для работы в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Питание модуля осуществляется от внешнего источника питания 24 В.
Информационный обмен модуля с прибором осуществляется по двухпроводной адресной линии связи.
Модуль может управлять приводами с рабочим напряжением 24 В
Конструкция и принцип работы

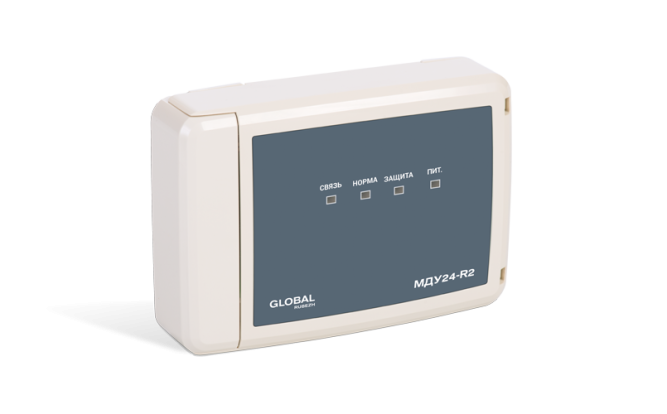

Модуль конструктивно выполнен в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки. Крышка имеет окна для индикаторов Связь, Норма, Защита, расположенных на плате. Крышка откидная, фиксируется на основании с помощью двух замков.
На плате модуля расположены
- кнопки НОРМА и ЗАЩИТА,используемые при инсталляции для перевода заслонки клапана в нормальное и защитное положение, соответственно
- кнопка ТЕСТ, используемая для проверки его работоспособности
- клеммные колодки для подключения питания, электропривода, АЛС, концевых выключателей, кнопок локального управления клапаном. Клеммные колодки обеспечивают надежное соединение с проводами сечением от 0,35 до 1,5 мм2
- светодиодные индикаторы Связь, Норма и Защита, отображающие текущее состояние модуля.
Управление реверсивным приводом
При подаче напряжения на соответствующую обмотку привода заслонка клапана переводится либо в защитное положение (в огнезадерживающем – закрывается, в клапане дымоудаления – открывается), либо в нормальное положение (в огнезадерживающем – открывается, в клапане дымоудаления – закрывается). При достижении конечного положения или превышении времени движения – напряжение с обмоток привода снимается.
Управление пружинным приводом
При подаче напряжения на обмотку привода заслонка клапана переводится в нормальное положение (в огнезадерживающем – открывается, в клапане дымоудаления – закрывается) и взводится возвратная пружина. При достижении положения НОРМА напряжение с обмотки привода не снимается, удерживая его во взведенном состоянии. При снятии напряжения – клапан под действием пружины возвращается в защитное положение.
Функции
- Модуль индицирует положение клапана с помощью двух светодиодов «Норма» и «Защита».
- Модуль получает команды на перевод заслонки клапана в то или иное положение дистанционно по адресной линии связи от приемно-контрольного прибора.
- Модуль управляет приводом с помощью встроенного реле и контролирует положение заслонки клапана с помощью концевых выключателей, установленных в приводе.
- Модуль имеет возможность перевода клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «Норма» и «Защита».
- Модуль автоматики дымоудаления может устанавливаться на DIN-рейку с помощью специального крепления на задней стороне модуля.
| Параметр | Значение |
|---|---|
| Напряжение питания, В | 24 |
| Ток потребления от АЛС, мА, не более | 0.5 |
| Количество занимаемых адресов в системе | 1 |
| Коммутируемый ток при напряжении 24В, А, не более | 0.5 |
| Количество управляемых клапанов | 1 |
| Длина цепей концевых выключателей привода и цепей кнопок локального управления, м, не более | 30 |
| Степень защиты оболочки | IP20 |
| Масса, г, не более | 200 |
| Ширина, мм, не более | 150 |
| Высота, мм, не более | 105 |
| Глубина, мм, не более | 41 |
| Гарантийный срок эксплуатации, мес, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | От -20 до +70 |
