Описание

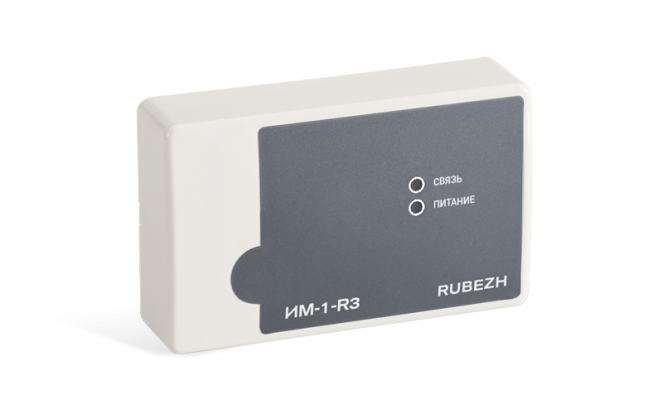

Модуль ИМ-1-R3 выполняет следующие функции
- преобразование интерфейса Wiegand считывателя или кодонаборного устройства в интерфейс адресной линии связи RS-R3
- передача считанного кода в прибор Рубеж для постановки/снятия охранных зон и управления сценариями системы
- индикация режимов работы модуля
- тестирование работоспособности модуля с помощью кнопки «Тест».
Модуль интерфейсный ИМ-1 прот.R3 позволяет производить подключение считывателя или кодонаборного устройства двумя способами (возможно подключение только одного считывателя к ИМ-1-R3)
- Используя разъем RJ-45
- Обычное подключение с помощью клеммных колодок под винт.
Модуль ИМ-1-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании модуля..
| Параметр | Значение |
|---|---|
| Напряжение питания, В | от 10,5 до 14,2 |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, м, не более | 50 |
| Основной протокол обмена данными между модулем и считывателем | WIEGAND-26 |
| Степень защиты оболочки | IР20 |
| Масса, г, не более | 150 |
| Ширина, мм, не более | 125 |
| Высота, мм, не более | 84 |
| Глубина, мм, не более | 37 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -10 до +55 |
