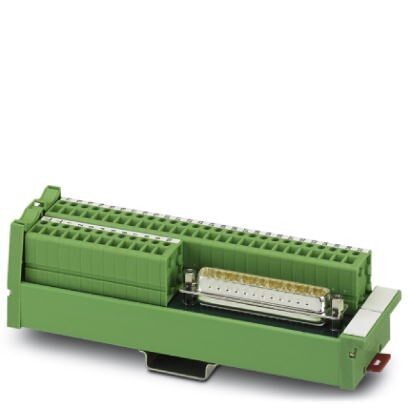

Модуль VARIOFACE SLIM-LINE с винтовыми зажимами и штыревым миниразъемом D-Sub, устанавливается на монтажную рейку NS 35/7.5 в поперечном направлении, количество контактов 37
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Параметры подключения 2
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Параметры подключения 2
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Ширина | 45 мм |
| Высота | 156 мм |
| Глубина | 47 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -10 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -10 °C ... 70 °C |
| Степень защиты | IP20 |
3. Общие сведения
| Номинальное напряжение UN | 25 В AC |
| 60 В DC | |
| Макс. допустимый ток (на ответвление) | 2, 5 A |
| 1, 5 A (при равномерной нагрузке всех ответвлений) | |
| Полюсов | 37 |
| Монтажное положение | на выбор |
4. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Подключение согласно стандарту | МЭК / EN |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
5. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
6. Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
| МЭК 60664 | |
| Расчетное напряжение изоляции | 125 В |
| Расчетное импульсное напряжение | 1, 2 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
9. ETIM
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
10. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121421 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
20571.09
