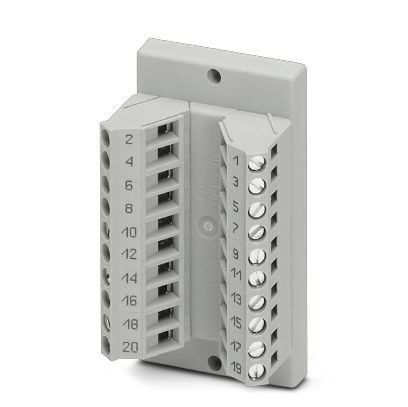

Проходной модуль VARIOFACE реализует соединение 1 1 между вставными винтовыми клеммами и штыревой колодкой IDC / FLK (2,54 мм, количество полюсов 20).
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Параметры подключения
6. Параметры подключения 2
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Указание
| Указание | Не подключать к соседним каналам смешанно БСНН / ЗСНН и опасное напряжение прикосновения. |
| По отношению к соседним модулям (в направлении монтажной рейки) обеспечивается как минимум функциональная изоляция. Если система требует более высокой степени изоляции (базовой или усиленной), следует реализовать ее при помощи соответствующих мер (например, разделительных пластин). |
2. Размеры
| Ширина | 40 мм |
| Высота | 68, 5 мм |
| Глубина | 47, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Степень защиты | IP20 |
| ≥ IP54 (Место установки) |
4. Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
| 60 В DC | |
| Макс. допустимый ток | 1 A (на цепь) |
| Макс. допустимое значение суммарного тока | 20 A (TU = 50 °C) |
| Полюсов | 20 |
| Индикатор состояния | Нет |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
5. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Подключение согласно стандарту | МЭК / EN |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 20 |
| Размер шага | 2, 54 мм |
7. Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 63 В |
| Расчетное импульсное напряжение | 0, 6 кВ |
| Изоляция | Функциональная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27250300 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
10. ETIM
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
11. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
