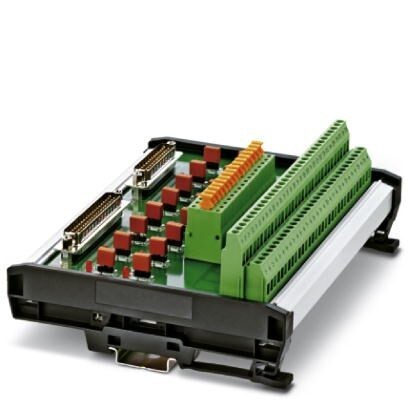

Модуль VARIOFACE предназначен для использования с 16-ти канальными аналоговыми платами ввода Honeywell Experion C300. Каналы от 1 до 16 с дифференциальными входами.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Параметры подключения 2
6. Параметры подключения 3
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Параметры подключения
5. Параметры подключения 2
6. Параметры подключения 3
7. Поддерживаемые устройства управления
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 184 мм |
| Высота | 142, 3 мм |
| Глубина | 65, 6 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
3. Общие сведения
| Номинальное напряжение UN | 24 В DC |
| Макс. допустимый ток (на ответвление) | 500 мА (Предохранитель ограничен) |
| Полюсов | 37 |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
4. Параметры подключения
| Наименование, подключение | Уровень полевых устройств |
| Тип подключения | Винтовые клеммы с ножевыми размыкателями |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M 3 |
| Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
5. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
6. Параметры подключения 3
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 25 |
7. Поддерживаемые устройства управления
| Управление | HONEYWELL Experion PKS C300/C-Series |
| - подходящие платы ввода-вывода | TAID01 (non-redundant) |
| TAID11 (redundant) | |
| Управление | Honeywell Experion LX Series 8 |
| - подходящие платы ввода-вывода | 8X-TAIDA1 |
| 8X-TAIDB1 |
8. Стандарты и предписания
| Стандарты / нормативные документы | DIN EN 50178 |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27250313 |
| ECl@ss 4.1 | 27250313 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242200 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
11. ETIM
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
12. UNSPSC
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
